اتصالات برنجی لوله پلیاتیلن
اتصالات برنجی در دنیای لوله‌کشی جایگاهی خاص دارند؛ نه به خاطر ارزانی، چون گران‌ترین گزینه روی میز هستند، بلکه به این دلیل که بعضی مشکلات را هیچ‌چیز جز فلز نمی‌تواند حل کند. وقتی یک شیر برنجی، یک پمپ آب یا یک کنتور قدیمی با رزوه فلزی در کار است، اتصال پلاستیکی هیچ‌وقت با اطمینان کافی درش نمی‌نشیند. آنجاست که نیپل یا موسر برنجی وارد میشود و مسئله را یک‌بار برای همیشه حل میکند.
در این راهنما با این اتصالات آشنا می‌شوید؛ از اینکه چرا اصلاً به آنها نیاز داریم تا اینکه چطور استاندارد و کیفیت یک قطعه برنجی را از ظاهر و وزنش بسنجیم.
چرا از اتصالات برنجی استفاده می‌کنیم؟
پاسخ کوتاه این است: چون پلاستیک بعضی جاها نمی‌تواند.
لوله‌های پلیاتیلن و اتصالات کمپرسی پلاستیکی در طول خط آبیاری عالی عمل میکنند، اما در نقاط اتصال به دنیای بیرون از این خط—یعنی تجهیزات فلزی، شیرها، محرک‌ها، کنتورها و پمپ‌ها—یک چالش جدی ایجاد میشود. رزوه پلاستیکی روی رزوه فلزی نه به خوبی می‌نشیند، نه فشارهای بالا را تحمل میکند و نه در برابر ضربه‌های مکانیکی پایدار است.
برنج در این نقاط سه مزیت غیرقابل چشم‌پوشی دارد:
مقاومت مکانیکی واقعی: رزوه برنجی زیر لرزش پمپ، سفت شدن بیش از حد آچار یا باز و بست مکرر خراب نمی‌شود. جنس نرم‌تر پلیمر در همین شرایط زودتر از کار می‌افتد.
انتقال به سیستمهای فلزی: نیمی از تأسیسات کشاورزی ایران قدیمی است و با رزوههای BSP یا NPT فلزی ساخته شده. اتصال برنجی پل این دو دنیاست؛ یک سر آن لوله پلیاتیلن نو و سر دیگرش رزوه‌ای که با کنتور ۱۵ ساله‌ای که عوض نشده جور درمی‌آید.
تحمل فشار بالاتر: در نقاط تزریق کود، قبل از رگولاتور فشار یا در خروجی مستقیم پمپ، فشار آب بیشتر از بقیه خط است. برنج در این شرایط خیلی بهتر از پلاستیک دوام میآورد.
ماندگاری در برابر تنش حرارتی: جاهایی که لوله یا تجهیزات در معرض دمای بالا هستند—مثل سرلوله گلخانه‌های ارتفاع پایین در تابستان—برنج انبساط و انقباض را بهتر تحمل میکند.
البته برنج یک ضعف اصلی دارد: قیمت. یک نیپل برنجی سایز ۱ اینچ می‌تواند چند برابر معادل پلاستیکی‌اش هزینه داشته باشد. به همین دلیل استراتژی درست این است که برنج را فقط در نقاطی استفاده کنید که واقعاً ضروری است، نه در کل مسیر خط.
کاربردهای اتصالات برنجی در سیستم آبیاری
اتصال به شیرآلات و محرک‌ها
شیرهای کشاورزی—چه دستی و چه برقی—معمولاً با رزوه خارجی یا داخلی فلزی ساخته میشوند. اتصال مستقیم یک لوله پلیاتیلن به این شیرها نیاز به یک واسطه دارد که بتواند هم با رزوه فلزی شیر درگیر شود هم لوله پلاستیکی را محکم نگه دارد. این همان نقشی است که نیپل و موسر برنجی بازی میکنند.
در سیستمهای آبیاری قطره‌ای، معمولاً در ابتدای هر واحد آبیاری یک شیر برنجی یا شیر برقی (الکتروولو) وجود دارد. اتصال لوله پلیاتیلن سایز ۳۲ یا ۵۰ میلی‌متر به بدنه این شیرها بدون یک تبدیل برنجی خوب، یکی از رایج‌ترین منابع نشتی در ابتدای فصل است.
اتصال به سیستمهای فلزی قدیمی
بسیاری از مزارع ایران شبکه‌های آبیاری قدیمی با لوله گالوانیزه یا آهنی دارند که صاحبان‌شان می‌خواهند بخشی از آن را با لوله پلیاتیلن نو جایگزین کنند. در نقطه اتصال این دو شبکه به هم، گریزی از اتصال برنجی نیست.
همین مسئله برای موتورخانه‌های قدیمی صادق است؛ جایی که لوله‌کشی داخلی با فلانج یا رزوه فلزی اجرا شده و حالا باید خطوط پلیاتیلن جدید به آن وصل شوند. نیپل برنجی در یک سر، اتصال کمپرسی در سر دیگر، مشکل را حل میکند.
نصب کنتور و رگولاتور
کنتورهای آب، رگولاتورهای فشار، فشارسنج‌ها و تزریق‌کننده‌های کود (ونتوری‌ها) معمولاً اتصالات رزوه‌ای دارند. این تجهیزات به دلایل فنی و استانداردهای تولیدی عمدتاً از جنس برنج یا فولاد ضدزنگ هستند و اتصال آنها به خط پلیاتیلن از طریق تبدیل برنجی انجام میشود.
نکته مهم: در این نقاط باید از اندازه رزوه درست استفاده کنید. رزوههای BSP (اینچی بریتانیایی) و NPT (اینچی آمریکایی) از نظر زاویه و گام با هم تفاوت جزئی اما مهم دارند. استفاده از یک نوع رزوه برای دیگری در کوتاه‌مدت شاید نشتی ندهد، اما در دراز‌مدت روی جدار رزوه فشار میآورد و منبع نشتی مزمن میشود.

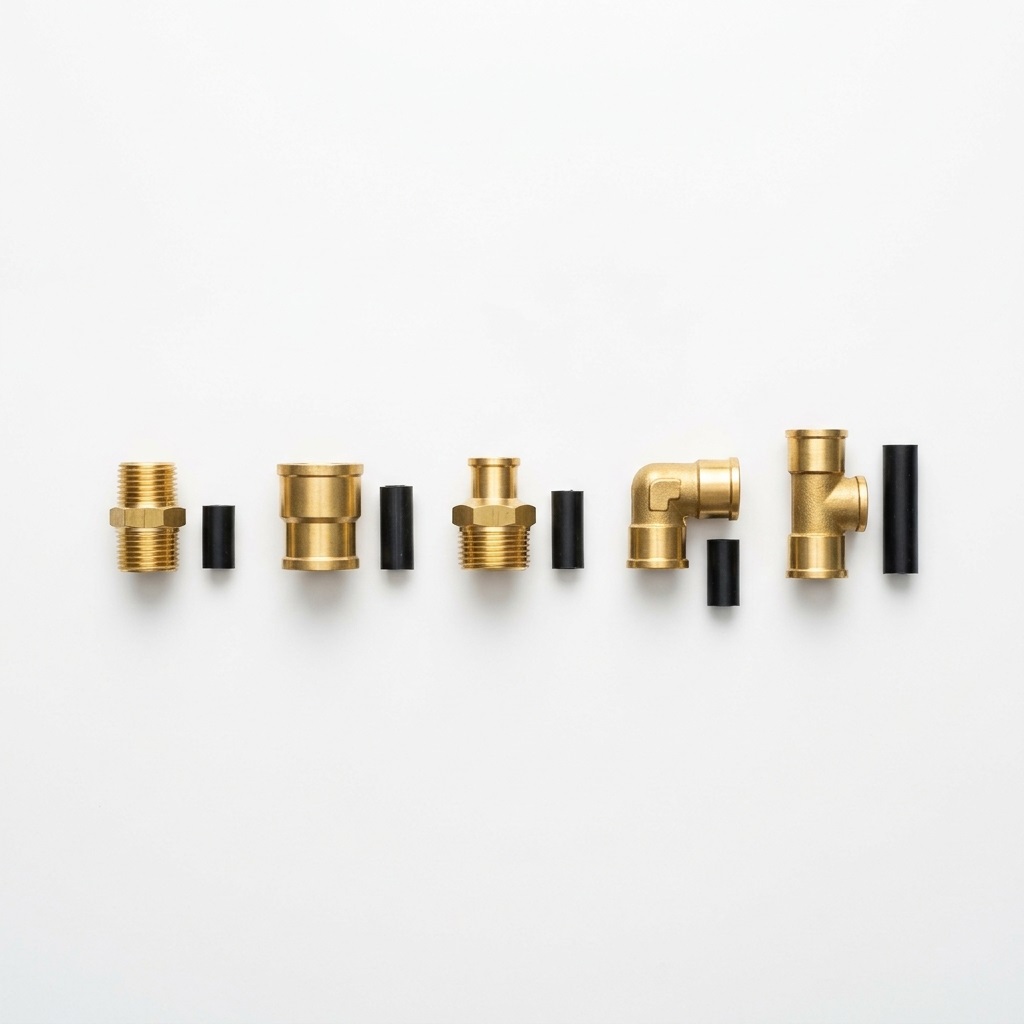

انواع اتصالات برنجی پلیاتیلن
نیپل برنجی (Male Thread)
نیپل برنجی یک اتصال دو‌سر است که یک طرف آن رزوه خارجی (پیچ‌دار) برنجی دارد و سر دیگر در اتصالات کمپرسی پلیاتیلن جا میشود. ساختار آن به این شکل است که بدنه کمپرسی با مهره و اورینگ، لوله پلیاتیلن را از یک سمت نگه می‌دارد و سر رزوه‌دار به شیر، کنتور یا فلانج فلزی پیچ میشود.
نیپل‌های برنجی در دو نوع اصلی عرضه میشوند: مدل سر کوتاه که برای جاهایی با فضای محدود مناسب است و مدل سر بلند که امکان چرخش کافی برای آچار و ابزار را فراهم میکند. سایزهای رایج در بازار ایران از ۱/۲ اینچ تا ۲ اینچ هستند.
موسر برنجی (Female Thread)
موسر برنجی همان اتصال نیپل است اما با رزوه داخلی به جای خارجی. در مواردی استفاده میشود که بدنه شیر یا تجهیز مقابل، رزوه خارجی (نر) دارد. مثلاً وقتی می‌خواهید خروجی یک شیر صدفی برنجی که رزوه خارجی دارد را به لوله پلیاتیلن وصل کنید، موسر برنجی انتخاب درست است.
یک مشخصه مهم: موسر برنجی به دلیل سطح اتکای بیشتر در داخل بدنه شیر، معمولاً آببندی بهتری نسبت به نیپل دارد. در نقاطی که فشار کاری بالاتر است، این انتخاب کمی مطمئن‌تر است.
تبدیل برنجی به پلاستیک
این قطعه که در بازار با نام‌های مختلفی مثل «آداپتور برنجی» یا «مغزی تبدیل» شناخته میشود، وظیفه‌اش دقیقاً همان چیزی است که اسمش نشان میدهد: اتصال دو جنس متفاوت به هم. یک طرف آن رزوه برنجی (داخلی یا خارجی) و طرف دیگرش متناسب با سیستم لوله‌کشی پلاستیکی پروژه است.
تبدیل برنجی به پلاستیک پرکاربردترین نوع اتصال برنجی در پروژه‌های کشاورزی است، چون دقیقاً در نقطه‌ای قرار می‌گیرد که دو سیستم متفاوت به هم وصل میشوند.
زانویی و سه‌راهی برنجی
زانویی برنجی ۹۰ درجه برای تغییر مسیر خط در نزدیکی شیرها، پمپ‌ها یا تابلوهای برق استفاده میشود؛ مثلاً وقتی خط پلیاتیلن از زیر زمین بالا می‌آید و باید در همان نزدیکی به شیر اصلی وصل شود. مزیت زانویی برنجی نسبت به پلاستیک، مقاومت بالاتر آن در برابر نیروی کشش و لرزش است که در نزدیکی پمپ‌ها ااومت بالاتر آن در برابر نیروی کشش و لرزش است که در نزدیکی پمپ‌ها ا روی خط اصلی استفاده میشود. یک دهانه به خط میرود، دهانه دیگر از خط خارج میشود و دهانه کوچک‌تر وسطی (اغلب ۱/۴ یا ۱/۲ اینچ) محل نصب ابزار اندازه‌گیری است.
استانداردهای کیفیت برنج در اتصالات
تفاوت برنج CW617N با برنج معمولی
وقتی روی یک اتصال برنجی می‌نویسد «CW617N» (یا معادل قدیمی‌اش CuZn40Pb2)، منظور یک آلیاژ مشخص است که استاندارد آن توسط سازمان‌های اروپایی تعریف شده. این آلیاژ تقریباً ۶۰ درصد مس، ۳۸ تا ۴۰ درصد روی و حدود ۲ درصد سرب دارد. سرب در این ترکیب عجیب به نظر می‌رسد، اما نقش مشخصی دارد: ماشین‌کاری را راحت‌تر میکند و سطح رزوه را صاف‌تر و دقیق‌تر تراش میدهد.
در مقابل، آنچه بازار ایران به عنوان «برنج معمولی» یا «برنج درجه ۲» می‌شناسد، اغلب آلیاژهایی هستند با ترکیب کنترل‌نشده که نسبت روی در آنها بالاتر است. روی بیشتر یعنی هزینه کمتر، اما مقاومت در برابر خوردگی کمتر، احتمال تخلخل در ریخته‌گری بیشتر و دقت ابعادی رزوه پایین‌تر.
تفاوت عملی در صحرا این است: اتصالات CW617N در محیطهای مرطوب، آب‌های دارای کلر یا آب‌های سخت سال‌ها دوام می‌آورند. اتصالات با آلیاژ کنترل‌نشده ممکن است زودتر از موعد شروع به خوردگی کنند، بخصوص در نقاط اتصال با فلزات دیگر (خوردگی گالوانیک).
نشانه‌های اتصالات برنجی بیکیفیت
بازار ایران اتصالات برنجی با کیفیت‌های بسیار متفاوتی دارد. چند نشانه که می‌توانید بدون آزمایشگاه ببینید:
رنگ و ظاهر سطح: برنج با کیفیت رنگ طلایی مایل به قرمز دارد. اگر رنگ قطعه زرد روشن و مایل به سبز است، نسبت روی بالاست. اگر سطح قطعه حفره‌های ریز (تخلخل) یا ناهمواری دارد، کیفیت ریخته‌گری پایین است.
وزن: یک اتصال سنگین‌تر معمولاً نشانه جدار ضخیم‌تر و مواد اولیه بیشتر است. دو نیپل هم‌سایز را در دست بگیرید؛ اختلاف وزن محسوس، اختلاف مواد است.
کیفیت رزوه: رزوه باید تیز، منظم و بدون پلیسه باشد. رزوههای ناهموار با مته به پشت انگشت و زبری مشخص، نشانه قالب فرسوده یا ماشین‌کاری بی‌دقت است.
درج مشخصات: اتصال با کیفیت معمولاً سایز، آلیاژ و نام سازنده را روی بدنه دارد. قطعه بی‌نشان قابل ردیابی نیست.
آزمون ساده خوردگی: اگر قطعه‌ای مدتی در هوا مانده و کدر یا سبز شده، نشانه آلیاژ ضعیف است. برنج با کیفیت اکسیداسیون میکند اما آهسته و یکنواخت.
قیمت اتصالات برنجی پلیاتیلن
قیمت اتصالات برنجی در بازار ایران به چند عامل اصلی بستگی دارد:
نرخ مس و روی جهانی: برنج آلیاژی از مس و روی است. قیمت مس در بازارهای جهانی مستقیماً روی قیمت تمام‌شده اتصالات برنجی اثر می‌گذارد و این قیمت با نوسانات ارز در بازار ایران تشدید میشود.
سایز اتصال: برخلاف اتصالات کمپرسی که تفاوت قیمت سایزها تصاعدی است، در برنج این تفاوت تندتر است. فاصله قیمت یک نیپل ۱/۲ اینچ و ۲ اینچ بسیار چشمگیر است.
آلیاژ و درجه کیفیت: اتصالات با آلیاژ استاندارد CW617N به طور معمول ۲۰ تا ۴۰ درصد گران‌تر از مشابه‌های بی‌نام هستند، اما عمر سرویس بلندمدت‌تری دارند.
نوع قطعه: معمولاً نیپل ساده از همه ارزان‌تر، زانویی و سه‌راهی گران‌تر و تبدیل‌های خاص با رزوه غیراستاندارد گران‌ترین‌اند.
| نوع قطعه | سایز رایج | جایگاه قیمتی |
|---|---|---|
| نیپل برنجی ساده | ۱/۲ تا ۱ اینچ | پایه |
| موسر برنجی ساده | ۱/۲ تا ۱ اینچ | پایه تا متوسط |
| تبدیل برنجی | ۱/۲ تا ۲ اینچ | متوسط |
| زانویی برنجی ۹۰ درجه | ۱/۲ تا ۱ اینچ | متوسط تا بالا |
| سه‌راهی برنجی | ۱/۲ تا ۱ اینچ | بالا |
| سایزهای بالای ۱.۵ و ۲ اینچ | هر نوع | بالاترین رده |
برای دریافت قیمت روز به تفکیک سایز و نوع قطعه، فهرست مورد نیازتان را با ما در میان بگذارید.
نکات نصب و آببندی اتصالات برنجی
نصب اتصال برنجی به آچار و دقت بیشتری نیاز دارد. چند نکته عملی:
نوار تفلون را درست بپیچید: نوار تفلون باید در جهت رزوه‌پیچ (جهت پیچیدن اتصال) و از نوک رزوه به سمت بدنه پیچیده شود. اگر خلاف جهت بپیچید، هنگام بستن اتصال، نوار از جای خود خارج میشود. دو تا سه دور برای رزوههای ظریف و چهار تا سه دور برای رزوههای ظریف و چهار، بعد با آچار:** اتصال را تا آنجا که می‌توانید با دست محکم کنید. این کار به شما می‌گوید رزوه‌ها درست درگیر شده‌اند. سپس حدود یک تا یک و نیم دور آچار بزنید. بیشتر از این نزنید؛ رزوه برنجی روی بدنه شیر یا کنتور فلزی خراب میشود.
خمیر درزبندی را با هوشمندی انتخاب کنید: برای آب کشاورزی، نوار تفلون کافی است. اگر آببندی مطمئن‌تری می‌خواهید یا با آب گرم کار می‌کنید، از خمیر درزبندی با پایه نفتی (مایع تفلون) استفاده کنید که با برنج و پلاستیک سازگار است. از چسب سیانواکریلات (سوپرگلو) برای رزوههای فلزی استفاده نکنید.
مراقب خوردگی گالوانیک باشید: وقتی برنج با آلومینیوم یا فولاد معمولی تماس مستقیم دارد، خوردگی گالوانیک می‌تواند مشکل‌ساز شود. در چنین نقاطی از واشرهای عایق یا اتصالات دی‌الکتریک استفاده کنید.
ابزار مناسب سایز را انتخاب کنید: از آچار فرانسه به جای آچار لوله‌کش برای اتصالات برنجی استفاده کنید. دندانه‌های آچار لوله‌کش سطح برنج را خراش میدهد و در سایزهای کوچک‌تر ممکن است بدنه را کج کند.
آزمون فشار قبل از خاک‌ریزی: اگر اتصالات برنجی در مسیر دفنی قرار می‌گیرند، حتماً قبل از خاک‌ریزی خط را تحت فشار آزمایش کنید. نشتی ریز در رزوه برنجی داخل خاک، ماه‌ها بدون اینکه متوجه شوید آب زمین را خیس میکند.
مطالبی که دیگران مطالعه کرده اند:
سوالات متداول
آیا اتصالات برنجی زنگ میزنند؟
برنج زنگ نمیزند، چون آهن ندارد. اکسیداسیون سطحی برنج در تماس با هوا یا آب یک لایه نازک سبزرنگ (پاتینه) ایجاد میکند که در واقع از بقیه فلز محافظت میکند. این پدیده با زنگ آهن (پوسیده شدن تدریجی) کاملاً متفاوت است. تنها چیزی که باید مراقبش باشید، خوردگی گالوانیک در نقاط تماس برنج با فلزات دیگر مثل آلومینیوم یا فولاد معمولی است.
چطور اتصال برنجی را به لوله پلیاتیلن متصل کنیم؟
اتصال برنجی به پلیاتیلن با استفاده از سیستم کمپرسی انجام میشود. لوله پلیاتیلن داخل بدنه کمپرسی جا میرود و مهره با محکم شدن، اورینگ و رینگ گیرهورینگ و رینگ گیره را روی لوله فشار میدهد. اتصال دو سیگرش (رزوه برنجی) به تجهیز فلزی پیچ میشود.
برای آببندی اتصالات برنجی چه موادی لازم است؟
نوار تفلون (نوار PTFE) اصلیترین ماده است. برای آببندی قویتر، خمیر درزبندی پایه نفتی (Thread Sealant) در کنار نوار تفلون استفاده میشود. در کاربردهای خاص مثل سیستمهای تزریق کود با مواد شیمیایی، باید مقاومت شیمیایی ماده درزبندی را بررسی کنید.
تفاوت برنج CW617N با برنج معمولی چیست؟
CW617N یک آلیاژ استاندارد اروپایی است که ترکیب دقیقی از مس، روی و سرب دارد. این ترکیب رزوهتراشی دقیق‌تر، مقاومت بیشتر در برابر خوردگی و دوام طولانی‌تر در محیطهای مرطوب را ممکن میکند. برنجهای بدون استاندارد ترکیب کنترل‌نشده دارند و اغلب نسبت روی بالاتری دارند که مقاومت در برابر خوردگی را کاهش میدهد.
آیا اتصالات برنجی برای آب گرم مناسب هستند؟
بله. برنج تا دماهای بالا (در اتصالات صنعتی تا ۱۲۰ درجه سانتیگراد) قابل استفاده است. در کاربردهای کشاورزی و گلخانه‌ای که دمای آب معمولاً از ۶۰ درجه تجاوز نمیکند، مشکلی نیست. اما در سیستمهای کمپرسی پلیاتیلن، محدودیت دما از سمت لوله و اورینگ پلاستیکی است، نه از سمت بدنه برنجی.
چرا بعضی اتصالات برنجی سبز رنگ میشوند؟
سبز شدن سطحی (پاتینه یا ورده برنج) یک فرآیند طبیعی است. مس موجود در برنج با اکسیژن، رطوبت و دی‌اکسیدکربن هوا واکنش میدهد و لایهای از کربنات مس روی سطح میسازد. این لایه سبزرنگ در واقع یک عایق طبیعی است که از ادامه خوردگی جلازد. این لایه سبزرنگ در واقع یک عایق طبیعی است که از ادامه خوردگی جلوگیری میکند. پوسیدگی باشد، نشانه آلیاژ بیکیفیت است.
