اتصالات جوشی
در هر شبکه لولهکشی، فقط کیفیت لوله اهمیت ندارد؛ کیفیت اتصال بین لولهها هم به همان اندازه تعیینکننده است. اگر اتصال درست انتخاب نشود یا جوشکاری بهدرستی انجام نگیرد، حتی بهترین لوله پلی اتیلن هم نمیتواند عملکرد مطمئنی داشته باشد.
اینجاست که اتصالات جوشی پلی اتیلن اهمیت پیدا میکنند. این اتصالات برای تغییر مسیر، ایجاد انشعاب، تغییر سایز، بستن انتهای خط و اتصال بخشهای مختلف شبکه استفاده میشوند و به دلیل آببندی مناسب، مقاومت بالا و طول عمر زیاد، در پروژههای آبرسانی، کشاورزی، صنعتی، فاضلابی و انتقال سیالات کاربرد گستردهای دارند.
در این مقاله به زبان ساده اما تخصصی بررسی میکنیم که اتصالات جوشی پلی اتیلن چیست، چه مزایایی دارد، در چه پروژههایی استفاده میشود، چه روشهایی برای جوشکاری آن وجود دارد و هنگام انتخاب آن باید به چه نکاتی توجه کرد.
اتصالات جوشی پلی اتیلن چیست؟
اتصالات جوشی پلی اتیلن قطعاتی از جنس پلی اتیلن هستند که برای اتصال، انشعابگیری، تغییر مسیر یا تغییر قطر در خطوط لوله پلی اتیلن استفاده میشوند. این اتصالات معمولاً به وسیله جوش حرارتی به لوله متصل میشوند و پس از اجرای صحیح جوش، یک اتصال یکپارچه، مقاوم و آببند ایجاد میکنند.
به زبان ساده، اگر لوله پلی اتیلن مسیر اصلی انتقال سیال باشد، اتصالات جوشی قطعاتی هستند که مسیر را کامل، هدایت و قابل اجرا میکنند.
نقش اتصالات جوشی در سیستم لولهکشی
در یک شبکه لولهکشی، همیشه مسیر کاملاً مستقیم و یکنواخت نیست. در بسیاری از نقاط لازم است:
- مسیر لوله تغییر کند
- یک انشعاب جدید ایجاد شود
- قطر لوله کاهش یا افزایش پیدا کند
- انتهای مسیر بسته شود
- خط لوله به شیرآلات یا تجهیزات دیگر متصل شود
تمام این کارها با استفاده از اتصالات مناسب انجام میشود. در سیستمهای پلی اتیلن، اتصالات جوشی به دلیل سازگاری بالا با جنس لوله، انتخابی مطمئن برای اجرای این نیازها هستند.
تفاوت اتصالات جوشی با اتصالات مکانیکی و پیچی
اتصالات پلی اتیلن از نظر نوع اتصال به چند گروه تقسیم میشوند. یکی از تفاوتهای مهم، تفاوت بین اتصال جوشی و اتصال مکانیکی است.
در اتصالات جوشی، اتصال با استفاده از حرارت و ذوب کنترلشده سطح لوله و اتصال انجام میشود. پس از سرد شدن، اتصال ایجادشده تقریباً یکپارچه میشود.
اما در اتصالات مکانیکی یا پیچی، آببندی و اتصال معمولاً از طریق قطعات رزوهای، اورینگ، مهره یا فشار مکانیکی انجام میشود.
اتصالات جوشی معمولاً برای پروژههایی مناسبترند که در آنها موارد زیر اهمیت بالایی دارد:
- آببندی مطمئن
- دوام طولانیمدت
- مقاومت در برابر فشار
- کاهش احتمال نشتی
- مناسب بودن برای دفن در خاک
- نیاز کمتر به تعمیر و نگهداری
چرا اتصالات جوشی پلی اتیلن پرکاربرد هستند؟
محبوبیت اتصالات جوشی پلی اتیلن اتفاقی نیست. این اتصالات به دلیل ویژگیهای فنی و اجرایی خود، در بسیاری از پروژهها جایگاه مهمی دارند.
آببندی مطمئن و کاهش نشتی
یکی از اصلیترین مزایای اتصالات جوشی پلی اتیلن، آببندی بسیار مناسب است. وقتی جوش بهدرستی اجرا شود، محل اتصال به یک نقطه مقاوم و یکپارچه تبدیل میشود و احتمال نشتی بهشدت کاهش مییابد.
در پروژههایی مثل آبرسانی، آبیاری تحت فشار، خطوط انتقال فاضلاب یا شبکههای صنعتی، نشتی میتواند باعث هدررفت سیال، افت فشار، خرابی مسیر و افزایش هزینههای تعمیر شود. به همین دلیل، استفاده از اتصال جوشی استاندارد میتواند ریسکهای اجرایی را کمتر کند.
مقاومت در برابر خوردگی و پوسیدگی
پلی اتیلن برخلاف بسیاری از متریالهای فلزی، در برابر خوردگی، زنگزدگی و پوسیدگی مقاومت بالایی دارد. همین ویژگی باعث میشود اتصالات جوشی پلی اتیلن برای محیطهای مرطوب، خاکی، زیرزمینی و خورنده گزینهای مناسب باشند.
این مزیت در پروژههایی که خط لوله در خاک دفن میشود یا در معرض رطوبت و مواد شیمیایی قرار دارد، اهمیت بیشتری پیدا میکند.
طول عمر بالا در شبکههای لولهکشی
وقتی لوله و اتصال از جنس سازگار انتخاب شوند و جوشکاری به شکل اصولی انجام گیرد، شبکه میتواند عمر مفید بالایی داشته باشد. اتصالات جوشی پلی اتیلن در صورت انتخاب درست، معمولاً نیاز کمی به تعمیر و نگهداری دارند و همین موضوع هزینههای بلندمدت پروژه را کاهش میدهد.
انعطافپذیری و عملکرد مناسب در شرایط مختلف
پلی اتیلن بهطور کلی مادهای انعطافپذیر است. این انعطافپذیری باعث میشود سیستم لولهکشی در برابر برخی تنشهای محیطی، نشست زمین و تغییرات دمایی عملکرد بهتری داشته باشد. البته این موضوع به معنی بینیازی از طراحی صحیح نیست، اما در مقایسه با برخی سیستمهای خشک و شکننده، مزیت قابل توجهی محسوب میشود.
کاربردهای اتصالات لوله پلی اتیلن جوشی
اتصالات جوشی پلی اتیلن در پروژههای مختلفی استفاده میشوند. نوع کاربرد به فشار کاری، نوع سیال، قطر لوله، شرایط محیطی و روش اجرا بستگی دارد.
کاربرد در شبکههای آبرسانی
یکی از رایجترین کاربردهای اتصالات جوشی پلی اتیلن، استفاده در خطوط آبرسانی شهری، روستایی و بینمزرعهای است. در این پروژهها، آببندی، دوام، مقاومت در برابر فشار و کاهش نشتی اهمیت بالایی دارد.
اتصالاتی مانند زانو، سهراهی، تبدیل، کپ و فلنج آداپتور در شبکههای آبرسانی بسیار پرمصرف هستند.
کاربرد در آبیاری کشاورزی
در سیستمهای آبیاری، بهویژه آبیاری تحت فشار، استفاده از لوله و اتصالات پلی اتیلن رایج است. اتصالات جوشی در این سیستمها برای تقسیم مسیر، ایجاد انشعاب، تغییر قطر و هدایت جریان استفاده میشوند.
در زمینهای کشاورزی، اتصال مطمئن اهمیت زیادی دارد؛ زیرا نشتی یا شکستگی میتواند باعث افت فشار، کاهش راندمان آبیاری و افزایش مصرف آب شود.
کاربرد در خطوط صنعتی
در بسیاری از واحدهای صنعتی، از لوله و اتصالات پلی اتیلن برای انتقال برخی سیالات، پسابها یا مواد خاص استفاده میشود. در این کاربردها، انتخاب اتصال باید با توجه به نوع سیال، دما، فشار و شرایط کاری انجام شود.
اتصالات جوشی به دلیل مقاومت مناسب و امکان ایجاد اتصال یکپارچه، در خطوط صنعتی گزینهای قابل اتکا هستند.
کاربرد در شبکههای فاضلاب
پلی اتیلن به دلیل مقاومت در برابر خوردگی و مواد شیمیایی، در برخی شبکههای فاضلابی نیز استفاده میشود. اتصالات جوشی در این شبکهها میتوانند به کاهش نشت، افزایش دوام و بهبود عملکرد مسیر کمک کنند.
کاربرد در پروژههای انتقال سیالات
در خطوط انتقال سیالات، مخصوصاً زمانی که مسیر طولانی است یا فشار کاری اهمیت دارد، کیفیت اتصال نقش مهمی در ایمنی و پایداری شبکه دارد. اتصالات جوشی پلی اتیلن در چنین پروژههایی میتوانند عملکرد مناسبی ارائه دهند، به شرطی که طراحی، انتخاب و اجرا بهدرستی انجام شود.
انواع کلی اتصالات جوشی پلی اتیلن
در این مقاله وارد جزئیات کامل انواع نمیشویم، چون بهتر است موضوع انواع اتصالات در یک مقاله مستقل بررسی شود. اما برای آشنایی اولیه، مهمترین اتصالات جوشی پلی اتیلن عبارتاند از:
زانو جوشی پلی اتیلن
زانو برای تغییر مسیر خط لوله استفاده میشود. رایجترین زانوها معمولاً در زاویههای 45 و 90 درجه به کار میروند. انتخاب زاویه مناسب به مسیر اجرا و طراحی شبکه بستگی دارد.

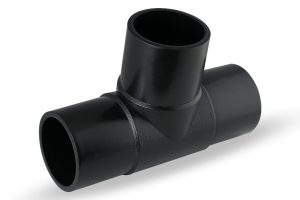

سهراهی جوشی پلی اتیلن
سهراهی برای ایجاد انشعاب در مسیر لوله استفاده میشود. این اتصال میتواند به صورت سهراهی مساوی یا سهراهی تبدیلی باشد. در سهراهی مساوی، قطر انشعاب با مسیر اصلی برابر است؛ اما در سهراهی تبدیلی، قطر انشعاب با مسیر اصلی تفاوت دارد.
تبدیل جوشی پلی اتیلن
تبدیل زمانی استفاده میشود که لازم باشد قطر لوله در مسیر تغییر کند. مثلاً خط اصلی با قطر بزرگتر اجرا شده و در بخشی از مسیر نیاز به قطر کوچکتر وجود دارد.
کپ یا درپوش جوشی
کپ برای بستن انتهای خط لوله استفاده میشود. این اتصال در انتهای مسیر، نقاط تست یا بخشهایی که فعلاً ادامه ندارند کاربرد دارد.
فلنج آداپتور
فلنج آداپتور برای اتصال سیستم پلی اتیلن به تجهیزات فلنجی، شیرآلات یا بخشهایی از سیستم که جنس یا ساختار متفاوتی دارند استفاده میشود.
روشهای جوشکاری اتصالات پلی اتیلن
برای اتصال لوله و اتصالات پلی اتیلن، روشهای مختلفی وجود دارد. انتخاب روش مناسب به نوع اتصال، سایز، فشار کاری، شرایط پروژه و تجهیزات اجرایی بستگی دارد.
جوش لب به لب
در روش جوش لب به لب، دو سر لوله یا اتصال با دستگاه مخصوص گرم و آماده میشوند. سپس دو سطح ذوبشده تحت فشار کنترلشده به هم متصل میگردند. پس از سرد شدن، اتصال یکپارچه و مقاومی ایجاد میشود.
این روش معمولاً برای سایزهای مختلف لوله و اتصالات پلی اتیلن کاربرد دارد و در پروژههای بزرگ بسیار رایج است.
مزایای جوش لب به لب عبارتاند از:
- ایجاد اتصال یکپارچه
- مناسب برای خطوط اصلی
- دوام بالا در صورت اجرای صحیح
- نیاز نداشتن به قطعات آببندی جداگانه
با این حال، کیفیت جوش لب به لب به مهارت اپراتور، تنظیمات دستگاه، تمیز بودن سطوح و رعایت زمان و فشار جوش بستگی دارد.
جوش الکتروفیوژن
در روش الکتروفیوژن از اتصالاتی استفاده میشود که داخل آنها سیمپیچ حرارتی قرار دارد. با عبور جریان برق، حرارت ایجاد شده و سطح داخلی اتصال و سطح خارجی لوله ذوب میشوند. پس از سرد شدن، اتصال محکم و آببندی ایجاد میشود.
این روش معمولاً در فضاهای محدود، تعمیرات، انشعابگیری یا پروژههایی که دقت بالا لازم است، کاربرد زیادی دارد.
مزایای الکتروفیوژن شامل موارد زیر است:
- دقت بالا
- مناسب برای شرایط اجرایی محدود
- کاهش خطای انسانی در صورت استفاده صحیح از دستگاه
- عملکرد مناسب در اتصالات خاص و حساس
انتخاب روش مناسب جوشکاری
هیچ روشی بهصورت مطلق برای همه پروژهها بهترین نیست. انتخاب بین جوش لب به لب و الکتروفیوژن باید بر اساس شرایط پروژه انجام شود.
برای انتخاب روش مناسب، این موارد را بررسی کنید:
- سایز لوله و اتصال
- نوع اتصال مورد استفاده
- فشار کاری شبکه
- شرایط محل نصب
- میزان دسترسی اپراتور به محل جوش
- حساسیت پروژه
- استانداردهای موردنیاز کارفرما
هنگام انتخاب اتصالات جوشی پلی اتیلن به چه نکاتی توجه کنیم؟
انتخاب اتصال فقط بر اساس ظاهر یا قیمت، تصمیم درستی نیست. یک اتصال مناسب باید با مشخصات فنی خط لوله و شرایط بهرهبرداری سازگار باشد.
سایز و قطر اتصال
اولین نکته در انتخاب اتصال، سایز آن است. قطر اتصال باید با قطر لوله و طراحی شبکه هماهنگ باشد. انتخاب سایز نامناسب میتواند باعث افت فشار، اختلال در جریان، مشکل در جوشکاری یا حتی خرابی اتصال شود.
فشار کاری
اتصال باید با فشار کاری خط سازگار باشد. در سیستمهای پلی اتیلن، معمولاً مفاهیمی مثل فشار اسمی، SDR و ضخامت جداره اهمیت دارند. اگر اتصال برای فشار پایینتر از فشار واقعی شبکه انتخاب شود، احتمال آسیب، تغییر شکل یا نشتی افزایش پیدا میکند.
کیفیت مواد اولیه
کیفیت مواد اولیه نقش مهمی در دوام و عملکرد اتصال دارد. استفاده از مواد نامرغوب یا بازیافتی نامناسب میتواند باعث کاهش مقاومت، شکنندگی، ضعف جوش و کاهش عمر مفید شبکه شود.
استاندارد تولید
اتصالات جوشی پلی اتیلن باید بر اساس استانداردهای معتبر تولید شوند. استاندارد بودن محصول باعث میشود ابعاد، ضخامت، کیفیت مواد و عملکرد اتصال قابل اعتمادتر باشد.
سازگاری با لوله
اتصال باید از نظر جنس، قطر، فشار کاری و روش جوش با لوله سازگار باشد. حتی اگر اتصال بهتنهایی کیفیت خوبی داشته باشد، در صورت عدم سازگاری با لوله، نتیجه نهایی قابل اطمینان نخواهد بود.
شرایط محیطی پروژه
محل نصب نیز در انتخاب اتصال تأثیرگذار است. پروژهای که در خاک، محیط صنعتی، فضای باز، دمای بالا یا شرایط خاص اجرا میشود، ممکن است نیازمند توجه بیشتری به نوع اتصال و روش جوشکاری باشد.
اشتباهات رایج در انتخاب و اجرای اتصالات جوشی
بسیاری از مشکلات شبکههای لولهکشی به دلیل انتخاب اشتباه یا اجرای غیراصولی اتصال به وجود میآیند. شناخت این خطاها به تصمیمگیری بهتر کمک میکند.
انتخاب اتصال فقط بر اساس قیمت
قیمت مهم است، اما نباید تنها معیار انتخاب باشد. اتصال ارزان اما بیکیفیت ممکن است در کوتاهمدت هزینه خرید را کاهش دهد، اما در بلندمدت باعث نشتی، خرابی، توقف پروژه و هزینه تعمیر شود.
بیتوجهی به فشار کاری
یکی از خطاهای مهم، انتخاب اتصالی است که با فشار کاری خط تناسب ندارد. این موضوع بهویژه در خطوط تحت فشار میتواند خسارتزا باشد.
استفاده از اتصال ناسازگار با لوله
گاهی اتصال و لوله از نظر سایز، ضخامت، گرید یا مشخصات فنی هماهنگ نیستند. این ناسازگاری میتواند کیفیت جوش را کاهش دهد و باعث ایجاد ضعف در نقطه اتصال شود.
اجرای جوش توسط افراد غیرمتخصص
حتی بهترین اتصال هم اگر بهدرستی جوشکاری نشود، عملکرد مطلوبی نخواهد داشت. جوشکاری پلی اتیلن باید با دستگاه مناسب، اپراتور ماهر و رعایت دستورالعملهای فنی انجام شود.
تمیز نکردن سطح جوش
آلودگی، رطوبت، گردوغبار یا چربی روی سطح لوله و اتصال میتواند کیفیت جوش را کاهش دهد. آمادهسازی سطح یکی از مراحل مهم در اجرای اتصال جوشی است.
مزایای استفاده از لوله و اتصالات پلی اتیلن جوشی
استفاده همزمان از لوله و اتصالات پلی اتیلن جوشی، در بسیاری از پروژهها مزایای قابل توجهی دارد.
کاهش هزینههای نگهداری
اتصال جوشی استاندارد و اصولی، احتمال نشتی و خرابی را کاهش میدهد. همین موضوع باعث میشود هزینههای تعمیر، نگهداری و توقف بهرهبرداری در بلندمدت کمتر شود.
مناسب برای دفن در خاک
اتصالات جوشی پلی اتیلن به دلیل مقاومت در برابر خوردگی و آببندی مناسب، برای شبکههای مدفون گزینهای کاربردی هستند. البته اجرای درست، زیرسازی مناسب و رعایت اصول نصب همچنان ضروری است.
عملکرد پایدار در بلندمدت
وقتی اتصال، لوله و روش جوشکاری بهدرستی انتخاب شوند، سیستم میتواند برای مدت طولانی عملکرد پایدار داشته باشد. این ویژگی برای پروژههای زیربنایی اهمیت زیادی دارد.
کاهش نقاط ضعف شبکه
هر نقطه اتصال در شبکه میتواند یک نقطه حساس باشد. استفاده از اتصال جوشی باکیفیت باعث میشود این نقاط حساس به حداقل ریسک برسند و شبکه قابل اعتمادتر شود.
چه زمانی اتصالات جوشی پلی اتیلن بهترین انتخاب هستند؟
اتصالات جوشی پلی اتیلن معمولاً زمانی انتخاب مناسبی هستند که پروژه به اتصال بادوام، آببند و مقاوم نیاز دارد. این اتصالات بهخصوص در شرایط زیر گزینهای قابل توجه محسوب میشوند:
- خطوط تحت فشار
- شبکههای آبرسانی
- سیستمهای آبیاری کشاورزی
- پروژههای مدفون در خاک
- خطوط صنعتی
- مسیرهایی که تعمیرات بعدی سخت یا پرهزینه است
- پروژههایی که کاهش نشتی در آنها اهمیت بالایی دارد
البته انتخاب نهایی باید بر اساس طراحی فنی، شرایط اجرایی، نوع سیال، فشار کاری و استانداردهای پروژه انجام شود.
جمعبندی
اتصالات جوشی پلی اتیلن یکی از مهمترین اجزای شبکههای لولهکشی پلی اتیلن هستند. این اتصالات برای تغییر مسیر، انشعابگیری، تغییر قطر، بستن انتهای خط و اتصال بخشهای مختلف سیستم استفاده میشوند.
مزایایی مثل آببندی مطمئن، مقاومت در برابر خوردگی، طول عمر بالا، سازگاری با لوله پلی اتیلن و عملکرد مناسب در پروژههای مدفون، باعث شدهاند این اتصالات در بسیاری از پروژههای آبرسانی، کشاورزی، صنعتی و فاضلابی کاربرد گسترده داشته باشند.
با این حال، کیفیت نهایی فقط به خود اتصال وابسته نیست. برای داشتن یک شبکه مطمئن باید به سایز، فشار کاری، استاندارد تولید، کیفیت مواد اولیه، سازگاری با لوله و اجرای صحیح جوش توجه کرد. انتخاب درست اتصالات جوشی پلی اتیلن میتواند از نشتی، خرابی، هزینههای تعمیر و مشکلات اجرایی در آینده جلوگیری کند.
سوالات متداول
1. اتصالات جوشی پلی اتیلن چیست؟
اتصالات جوشی پلی اتیلن قطعاتی از جنس پلی اتیلن هستند که برای اتصال، تغییر مسیر، انشعابگیری، تغییر قطر یا بستن انتهای خطوط لوله پلی اتیلن استفاده میشوند و معمولاً با روشهایی مثل جوش لب به لب یا الکتروفیوژن به لوله متصل میگردند.
2. اتصالات جوشی پلی اتیلن در چه پروژههایی استفاده میشوند؟
این اتصالات در پروژههای آبرسانی، آبیاری کشاورزی، خطوط صنعتی، شبکههای فاضلاب، انتقال سیالات و بسیاری از سیستمهای لولهکشی تحت فشار کاربرد دارند.
3. تفاوت اتصالات جوشی با اتصالات مکانیکی چیست؟
در اتصالات جوشی، اتصال از طریق حرارت و ذوب کنترلشده سطح لوله و اتصال ایجاد میشود؛ اما در اتصالات مکانیکی، آببندی معمولاً با مهره، اورینگ یا فشار مکانیکی انجام میگیرد. اتصالات جوشی معمولاً آببندی پایدارتر و دوام بالاتری دارند.
4. آیا اتصالات جوشی پلی اتیلن ضدنشتی هستند؟
اگر اتصال مناسب انتخاب شود و جوشکاری بهصورت اصولی انجام گیرد، اتصالات جوشی پلی اتیلن میتوانند آببندی بسیار مطمئنی ایجاد کنند و احتمال نشتی را به حداقل برسانند.
5. برای انتخاب اتصالات جوشی پلی اتیلن باید به چه نکاتی توجه کرد؟
مهمترین نکات شامل سایز اتصال، فشار کاری، SDR، کیفیت مواد اولیه، استاندارد تولید، سازگاری با لوله، نوع سیال و شرایط محیطی پروژه است.
6. جوش لب به لب بهتر است یا الکتروفیوژن؟
هر دو روش کاربردهای خاص خود را دارند. جوش لب به لب برای بسیاری از خطوط اصلی و سایزهای مختلف رایج است، در حالی که الکتروفیوژن در فضاهای محدود، تعمیرات و برخی اتصالات حساس کاربرد بیشتری دارد. انتخاب روش باید بر اساس شرایط پروژه انجام شود.
7. عمر مفید اتصالات جوشی پلی اتیلن چقدر است؟
عمر مفید این اتصالات به کیفیت مواد اولیه، استاندارد تولید، شرایط بهرهبرداری، فشار کاری و کیفیت جوش بستگی دارد. در صورت انتخاب و اجرای صحیح، این اتصالات میتوانند عملکرد بلندمدت و پایداری داشته باشند.
