اتصالات کمپرسی
اگر تا حالا سراغ اجرای یک خط آبیاری قطره‌ای یا لوله‌کشی باغ رفته باشید، حتماً با قطعاتی روبه‌رو شده‌اید که با چند دور چرخاندن مهره، لوله را محکم در خود قفل می‌کنند. این قطعات همان اتصالات کمپرسی هستند؛ یعنی اتصالاتی که برای مهار لوله پلی‌اتیلن، به جای حرارت و جوش، از فشار مکانیکی استفاده می‌کنند.
اصل کار این اتصالات ساده اما هوشمندانه است. بدنه اصلی اتصال یک نشیمنگاه مخروطی دارد. وقتی لوله را داخل اتصال فرو می‌کنید و مهره را می‌بندید، یک قطعه چنگک‌مانند (رینگ گیره یا همان کلمپ) به سمت مرکز فشرده می‌شود و دور لوله را می‌گیرد؛ همزمان اورینگ لاستیکی داخل اتصال روی جدار بیرونی لوله می‌نشیند و مسیر عبور آب را کاملاً مسدود می‌کند. نتیجه این می‌شود که لوله هم از نظر کشش مهار شده و هم از نظر آب‌بندی. هرچه فشار آب داخل خط بیشتر شود، تمایل لوله به بیرون آمدن بیشتر می‌شود و دقیقاً همین نیرو باعث می‌شود گیره محکم‌تر لوله را بگیرد. به همین دلیل به این مجموعه «اتصال خودقفل‌شو» هم گفته می‌شود.
جنس این اتصالات معمولاً پلی‌پروپیلن (PP) با مقاومت بالا در برابر ضربه و اشعه UV است. همین ترکیب باعث شده در مزارع و باغ‌های ایران، جایی که دسترسی به برق برای دستگاه جوش همیشه ممکن نیست، محبوب‌ترین گزینه اجرای خطوط ان.
مزایای استفاده از اتصالات کمپرسی
برتری اتصالات کمپرسی
برتری اصلی این خانواده از اتصالات، سرعت و استقلال آن از تجهیزات کارگاهی است. کشاورزی که ساعت شش صبح متوجه ترکیدن یک زانویی می‌شود، نمی‌تواند منتظر آمدن اکیپ جوشکاری بماند.
نصب سریع بدون نیاز به ابزار پیچیده
برای نصب یک اتصال کمپرسی به هیچ منبع انرژی، دستگاه جوش، المنت حرارتی یا اپراتور آموزش‌دیده نیازی نیست. کافی است لوله را صاف ببرید، سر آن را کمی مرطوب کنید و داخل اتصال جا بزنید. کل فرآیند برای یک اتصال سایز ۲۰ یا ۲۵ میلی‌متری کمتر از یک دقیقه طول می‌کشد. همین ویژگی باعث می‌شود هزینه اجرای پروژه به شکل محسوسی پایین بیاید، چون بخش عمده هزینه در روش‌های جوشی مربوط به اجاره دستگاه و دستمزد اپراتور است.
مزیت دیگر، امکان اجرا در شرایط نامساعد است. رطوبت، باد و گرد و خاک روی کیفیت اتصال کمپرسی تأثیر جدی ندارد، در حالی که همین عوامل می‌توانند یک جوش پلی‌اتیلن را از نظر فنی مردود کنند.
قابلیت باز و بست مجدد
خطوط آبیاری موجودات ثابتی نیستند. الگوی کشت عوض می‌شود، یک قطعه زمین به کشت گلخانه‌ای تبدیل می‌شود یا لازم است در انتهای فصل، شبکه لوله‌ها جمع‌آوری و انبار شود. در چنین شرایطی، اتصال کمپرسی سرمایه شما را حفظ می‌کند؛ چون با شل کردن مهره می‌توانید لوله را آزاد کنید و همان اتصال را در نقطه دیگری به کار بگیرید.
این ویژگی در تعمیرات هم نقش کلیدی دارد. برای تعویض یک شیر خراب لازم نیست بخشی از خط را قطع و مجدداً جوش دهید؛ کافی است دو مهره مجاور را باز کنید.
مناسب برای چه کاربردهایی؟
اتصالات کمپرسی بهترین عملکرد را در بازه سایز ۱۶ تا ۱۱۰ میلی‌متر و در فشارهای کاری متعارف کشاورزی از خود نشان می‌دهند. کاربردهای معمول آنها عبارت‌اند از:
- شبکه‌های آبیاری قطره‌ای و اجرای مانیفولد بین لوله اصلی و لوله‌های آبده
- خطوط آبیاری بارانی سبک و متوسط
- لوله‌کشی روزمینی گلخانه‌ها و نهالستان‌ها
- انتقال آب از منبع یا استخر ذخیره به سمت کرت‌ها
- خطوط موقت و فصلی که پس از برداشت محصول باید جمع‌آوری شوند
- نقاط پرتکرار تعمیر که احتمال دسترسی مجدد به آنها بالاست
در مقابل، برای خطوط اصلی با فشار بالا، عبور از زیر جاده و مسیرهای دفنی عمیق که امکان بازدید ندارند، اتصالات جوشی یا الکتروفیوژن انتخاب فنی درست‌تری هستند.
انواع اتصالات کمپرسی کشاورزی
تنوع این اتصالات به اندازه‌ای است که تقریباً هر هندسه‌ای را در مسیر لوله می‌توان با آنها ساخت. شناخت دقیق هر قطعه به شما کمکنها ساخت. شناخت دقیق هر قطعه به شما کمک برگشت‌های اضافه به بازار جلوگیری کنید.
زانویی کمپرسی (۹۰ و ۴۵ درجه)
زانویی وظیفه تغییر مسیر خط را دارد. مدل ۹۰ درجه برای چرخش‌های تند در گوشه کرت‌ها، دور محوطه گلخانه و بالا آوردن خط از سطح زمین به سمت شیر یا سرلوله استفاده می‌شود. مدل ۴۵ درجه در جاهایی به کار می‌آید که می‌خواهید مسیر را نرم‌تر بچرخانید و افت فشار کمتری تحمل کنید؛ هر چرخش تند مقدار مشخصی از انرژی جریان را تلف می‌کند و در خطوط طولانی، جمع همین افت‌ها می‌تواند فشار انتهای خط را به شکل محسوسی کاهش دهد.
زانویی‌ها در دو گروه اصلی عرضه می‌شوند: زانویی دو سر کمپرسی (اتصال دو لوله به هم) و زانویی یک سر کمپرسی و یک سر رزوه (اتصال لوله به شیر، پمپ یا قطعات فلزی).
سه‌راهی و چهارراهی کمپرسی
سه‌راهی برای انشعاب گرفتن از خط اصلی استفاده می‌شود و پرمصرف‌ترین قطعه در اجرای مانیفولد آبیاری قطره‌ای است. سه‌راهی مساوی هر سه دهانه هم‌سایز دارد و سه‌راهی تبدیلی دهانه انشعاب کوچک‌تری دارد؛ مثلاً خط اصلی ۶۳ میلی‌متر و انشعاب ۳۲ میلی‌متر. نوع پرکاربرد دیگر، سه‌راهی با انشعاب رزوه‌دار است که برای نصب شیر خودکار یا فشارسنج روی خط به کار می‌رود.
چهارراهی کمپرسی کمتر رایج است اما در تقسیم آب به دو کرت متقابل یا در ایستگاه‌های تقسیم آب، کار را با یک قطعه به جای دو سه‌راهی پشت‌سرهم انجام می‌دهد و افت فشار کمتری ایجاد می‌کند.
تبدیل سایز کمپرسی
هر شبکه آبیاری درست‌طراحی‌شده، از سایز بزرگ به سمت سایزهای کوچک‌تر حرکت می‌کند تا سرعت جریان در کل مسیر متعادل بماند. قطعه‌ای که این پله‌ها را ممکن می‌کند، تبدیل یا مغزی تبدیل کمپرسی است؛ مثلاً تبدیل ۶۳ به ۵۰ یا ۵۰ به ۳۲.ن می‌کند، تبدیل یا مغزی تبدیل کمپرسی است؛ مثلاً تبدیل ۶۳ به ۵۰ یا ۵۰ به ۳۲… اگر از یک سایز بزرگ ناگهان به سایز خیلی کوچک برسید، سرعت جریان بالا می‌رود و ضربه قوچ (Water Hammer) در زمان بستن سریع شیرها شدیدتر خواهد شد. بهتر است کاهش سایز پله‌به‌پله و بر اساس محاسبه دبی انجام شود.
پلاگ و درپوش کمپرسی
این دو قطعه هم‌خانواده‌اند اما جای استفاده‌شان متفاوت است. درپوش (کپ) روی انتهای آزاد لوله می‌نشیند و مسیر را می‌بندد؛ کاربرد اصلی آن بستن انتهای مانیفولد و باز کردن دوره‌ای برای شست‌وشوی خط و تخلیه رسوبات است. پلاگ برای بستن یکی از دهانه‌های استفاده‌نشده یک اتصال (مثلاً دهانه رزوه‌دار یک سه‌راهی) به کار می‌رود.
توصیه عملی: در انتهای هر لترال اصلی یک درپوش قابل باز شدن پیش‌بینی کنید. شست‌وشوی سالانه خط از این نقطه، عمر قطره‌چکان‌های شما را به شکل قابل توجهی افزایش می‌دهد.
آموزش نصب اتصالات کمپرسی گام به گام
نصب اتصال کمپرسی ساده است، اما «ساده» به معنای «بی‌قاعده» نیست. بیشتر نشتی‌هایی که در مزارع دیده می‌شود، ریشه در نادیده گرفتن دو یا سه نکته کوچک در همین مرحله دارد.
ابزار مورد نیاز
فهرست ابزار کوتاه و ارزان است:
- قیچی لوله پلی‌اتیلن یا اره مویی تیز برای برش صاف
- یک عدد آچار قابل تنظیم یا آچار مخصوص مهره کمپرسی برای سایزهای بزرگ
- مایع روان‌کننده مجاز: آب و مقدار کمی مایع ظرف‌شویی
- نوار تفلون برای دهانه‌های رزوه‌دار
- دستمال تمیز و در سایزهای بزرگ، یک وسیله برای گرم کردن ملایم سر لوله در هوای سرد (مثل قرار دادن سر لوله در آب گرم)
نکته‌ای که خیلی‌ها رعایت نمی‌کنند: هرگز از روغن، گریس یا فرآورده‌های نفتی برای راحت‌تر جا رفتن لوله استفاده نکنید. این مواد به مرور زمان اورینگ لاستیکی را متورم و فرسوده می‌کنند و اتصال شما پس از یک فصل شروع به نشتی می‌کند.
مراحل نصب به زبان ساده
۱. برش صاف لوله: سر لوله باید کاملاً عمود بر محور آن بریده شود. برش مورب باعث می‌شود اورینگ در تمام محیط لوله یکنواخت ننشیند.
۲. تمیز و پخ‌زدن لبه: گرد و خاک و پلیسه‌های برش را پاک کنید. اگر لبه لوله تیز است، آن را کمی پخ بزنید تا هنگام ورود، اورینگ را.
۳. باز کردن مهره: مهره ا نکند.
۳. باز کردن مهره: مهره اتصال را چند دور شل کنید. نیازی به باز کردن کامل و جدا کردن قطعات نیست؛ باز کردن کامل و بستن نامرتب رینگ گیره یکی از دلایل شکست اتصال است.
۴. مرطوب کردن: سر لوله را با آب صابون مرطوب کنید. در هوای سرد زیر ۵ درجه، لوله سخت و کم‌انعطاف است؛ چند دقیقه قرار دادن سر آن در آب گرم کار را بسیار راحت‌تر می‌کند.
۵. جا زدن لوله تا انتها: لوله را با فشار و حرکت چرخشی ملایم داخل اتصال ببرید تا از اورینگ عبور کلویی انتهایی برسد. لوله باید تد. لوله باید تا انتها جا برود؛ عمق ناکافی، اصلی‌ترین علت جدا شدن اتصال زیر فشار است. اگر می‌خواهید مطمئن باشید، قبل از نصب با ماژیک روی لوله علامت عمق بزنید.

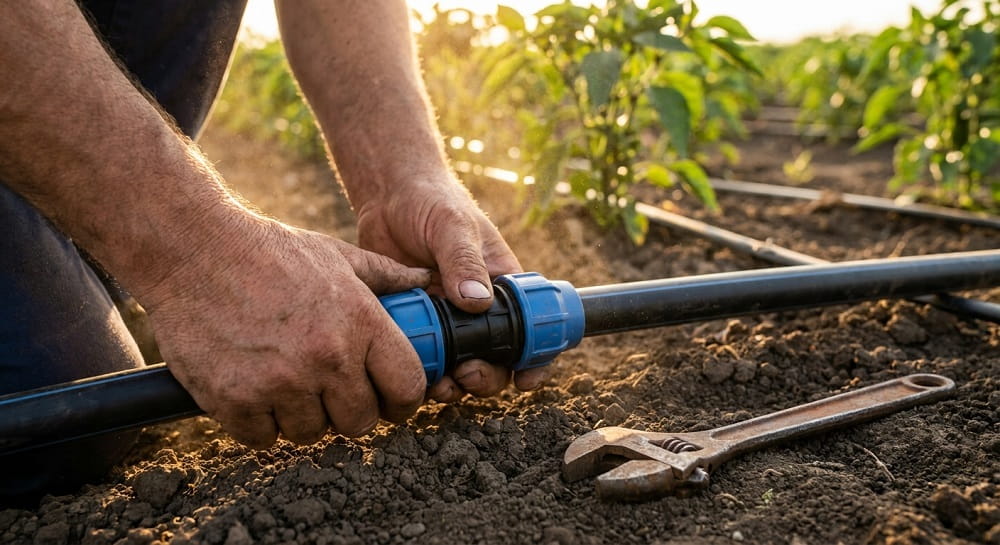

۶. بستن مهره: مهره را ابتدا با دست تا حد ممکن بچرخانید و سپس با آچار محکم کنید. معیار درست، سفت شدن قطعی مهره است، نه فشار حداکثری بازوی شما؛ زور بیش از حد می‌تواند رزوه پلاستیکی را از بین ببرد یا بدنه را ترک بیندازد.
۷. آبگیری تدریجی و بازرسی: شیر را آرام باز کنید تا خط به ت فشار کاری، تسیدن به فشار کاری، تمام اتصالات را با دست چک کنید. ورود ناگهانی آب پرشار به خط خالی، احتمال جدا شدن اتصالات نصب‌شده راده را بالا می‌برد.
اشتباهات رایج و راه حل
- فرو نرفتن کامل لوله: با علامت‌گذاری عمق قبل از نصب و بررسی بصری پس از آن قابل پیشگیری است. اتصالی که لوله در آن کم جا رفته، ممکن است در فشار پایین سالم بماند و در اوج فشار آبیاری ناگهان بپرد.
- حذف یا جابه‌جایی اورینگ: اگر اتصال را کامل باز کرده‌اید، دقت کنید اورینگ در شیار خودش و رینگ گیره در جهت درست قرار بگیرد. جهت اشتباه گیره یعنی از بین رفتن خاصیت خودقفل‌شوندگی.
- استفاده از روان‌کننده نفتی: با آب صابون جایگزین کنید.
- بستن با اهرم بلند و زور زیاد: رزوه پلاستیکی ظرفیت محدودی دارد. مهره ترک‌خورده دیر یا زود نشتی می‌دهد.
- ناستصال ۲۵ روری سایز لوله با اتصال: اتصال ۲۵ روی لوله ۲۵ می‌نشیند، نه روی ۲۰ با چند دور نوار تفلون. این ترفند رایج، منبع نشتی مزمن است.
- لوله بی‌کیفیت یا بیضی‌شده: لوله‌ای که در انبار زیر بار مانده و مقطع آن از حالت دایره خارج شده، آب‌بندی نمی‌شود. بخش بیضی‌شده را ببرید و دور بیندازید.
- کشش جانبی روی اتصال: لوله را طوری بخوابانید که اتصال زیر نیروی خمشی مداوم نباشد؛ به‌ویژه در زانویی‌ها و در مسیرهای روزمینی که آفتاب باعث انبساط و انقباض لوله می‌شود.
قیمت اتصالات کمپرسی به تفکیک سایز
قیمت اتصالات کمپرسی در بازار ایران ثابت نیست و به چند عامل مشخص بستگی دارد که شناخت آنها به شما در چانه‌زنی و مقایسه استعلام‌ها کمک می‌کند:
- سایز اتصال: اصلی‌ترین عامل. با افزایش سایز، وزن مواد اولیه مصرفی و در نتیجه قیمت به شکل تقریباً تصاعدی بالا می‌رود؛ فاصله قیمت سایز ۶۳ با ۵۰ بسیار بیشتر از فاصله ۲۵ با ۲۰ است.
- نوع قطعه: به ترتیب از ارزان به گران معمولاً: درپوش و پلاگ، مغزی و کوپلینگ، زانویی، سه‌راهی مساوی، سه‌راهی تبدیلی و چهارراهی.
- وزن و گرید مواد اولیه: دو اتصال هم‌سایز از دو برند مختلف می‌توانند اختلاف وزن محسشته باشند. وزن بیشتر در این صنفنف عموماً نشانه ضخامت جدار و دوام بالاتر است.
- نرخ روز مواد اولیه پلیمری و نوسان ارز
- حجم خرید: خرید کارتنی و بسته‌ای اختلاف قیمت جدی با خرید تکی دارد.
| سایز (میلی‌متر) | کاربرد غالب | جایگاه قیمتی نسبی |
|---|---|---|
| ۱۶ و ۲۰ | انشعاب‌های فرعی، گلخانه | پایین‌ترین رده |
| ۲۵ و ۳۲ | لترال آبیاری قطره‌ای، باغ | اقتصادی و پرمصرف |
| ۴۰ و ۵۰ | نیمه‌اصلی، مانیفولد | متوسط |
| ۶۳ و ۷۵ | خط اصلی مزارع متوسط | بالا |
| ۹۰ و ۱۱۰ | خط اصلی، خروجی پمپ | بالاترین رده |
برای دریافت قیمت دقیق و به‌روز هر سایز، فهرست قطعات مورد نیاز خود را برای ما ارسال کنید تا استعلام همان روز در اختیارتان قرار بگیرد.
مقایسه برندهای معبر اتصالات کمپرسی
بازار ایران در این حوزهه نسبتاً بالغ است و تولیدکنم عمده داخلی سهم عمده آن را در اختیار دارند. در انتخاب برند، بیش از نام، به این معیارهای قابل سنجش تکیه کنید:
- وزن قطعه: یک اتصال هم‌سایز را در دو برند در دست بگیرید. تفاوت وزن، تفاوت مواد است.
- کیفیت اورینگ: اورینگ باید نرم، انعطاف‌پذیر و بدون ترک سطحی باشد. اورینگ خشک و سخت، اولین نقطه شکست اتصال است.
- روانی رزوه مهره: مهره باید بدون گیر کردن و لقی بچرخد. رزوه‌های زبر نشانه قالب فرسوده است.
- درج مشخصات روی بدنه: نام تولیدکننده، سایز و فشار کاری باید روی قطعه حک شده باشد. قطعه بی‌نشان، قابل پیگیری نیست.
- مقاومت UV: برای خطوط روزمینی حتماً از فروشنده تأییدیه پایداری در برابر آفتاب را بخواهید؛ اتصال بدون این خاصیت پس از یک یا دو تابستان شکننده می‌شود.
- استاندارد و گارانتی: وجود نشان استاندارد ملی و ضمانت کتبی تولیدکننده، ریسک خرید عمده را کاهش می‌دهد.
- پشتیبانی و موجودی قطعات: برندی که تنوع سایز و موجودی پایدار دارد، در میانه فصل آبیاری شما را زمین نمی‌گذارد.
به عنوان یک قاعده تجربی، اختلاف قیمت میان یک اتصال درجه یک و یک اتصال بی‌کیفیت در حد چند درصد کل هزینه پروژه است، در حالی که هزینه یک خرابی در اوج فصل آبیاری، شامل خشک شدن بخشی از محصول و دستمزد تعمیر، چند برابر آن تمام می‌شود.
اگر در انتخاب سایز یا برند مناسب شبکه خود تردید دارید، نقشه یا مشخصات زمین را با کارشناسان ما در میان بگذارید تا فهرست قطعات بهینه‌شده دریافت کنید.
