زانویی، سهراهی، تبدیل و درپوش
هر خط لوله پلیاتیلن، هرقدر هم که کیفیت لوله‌اش بالا باشد، بدون فیتینگ مناسب به یک سیستم کامل تبدیل نمیشود. مسیرها باید تغییر جهت بدهند، جریان باید منشعب شود، قطرها باید تغییر کنند و انتهای خطوط باید بسته شوند. این دقیقاً کاری است که فیتینگها انجام می‌دهند.
مشکلی که بسیاری از کشاورزان و پیمانکاران با آن روبه‌رو میشوند این است که بازار فیتینگ خیلی متنوع‌تر از چیزی است که در نگاه اول به نظر می‌رسد. زانویی ۴۵ درجه با ۹۰ درجه چه فرقی دارد؟ کی باید سهراهی تبدیلی بخریم نه سهراهی مساوی؟ چرا بعضی نقاط خط باید با فلنچ بسته شوند نه با اتصال دائمی؟ در این مقاله هر کدام از این فیتینگها را جداگانه بررسی می‌کنیم و توضیح می‌دهیم که چه زمانی و چرا باید سراغ‌شان بروید.

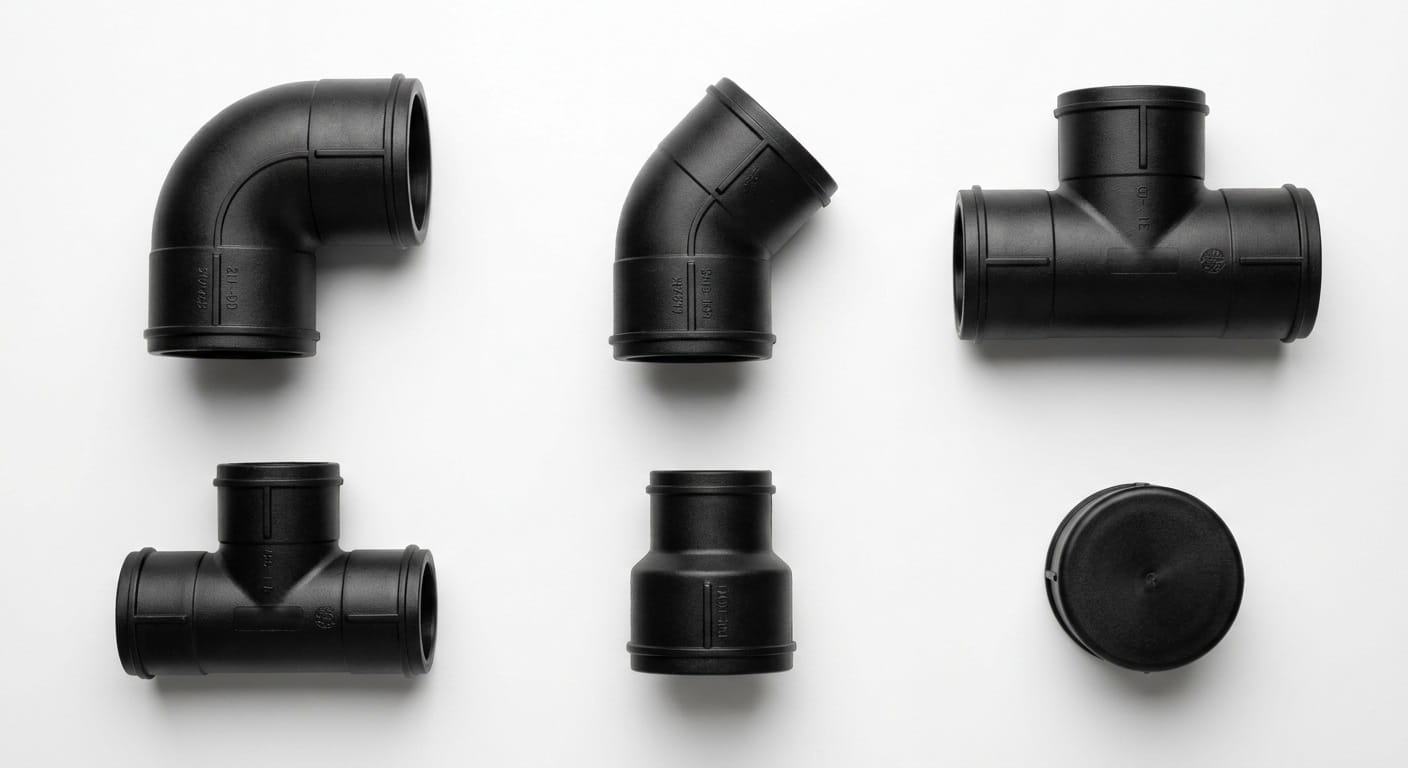

فیتینگهای پلیاتیلن چیست و چه کاربردی دارند؟
فیتینگ به هر قطعه‌ای گفته میشود که برای تغییر مسیر، تغییر قطر، انشعاب یا بستن یک خط لوله استفاده میشود. بدون فیتینگ، لوله فقط یک مسیر مستقیم است؛ با فیتینگ، همان لوله میتواند دور بزند، منشعب شود، به یک قطر دیگر برسد یا در نقطه‌ای متوقف شود.
در شبکه‌های آبیاری کشاورزی، فیتینگها معمولاً در این نقاط ظاهر میشوند:
جایی که خط اصلی باید به سمت یک قطعه زمین دیگر بپیچد و زانویی لازم میشود. جایی که از خط اصلی باید چند شاخه فرعی جدا شود و سهراهی یا چهارراهی نیاز است. جایی که قطر لوله باید کم یا زیاد شود، مثلاً از خط اصلی ۱۱۰ به شاخههای ۶۳ میلیمتری، که تبدیل وارد کار میشود. و جایی که یک شاخه به انتها می‌رسد و باید بسته شود، که درپوش یا پلاگ استفاده میشود.
انتخاب درست فیتینگ به همان اندازه انتخاب درست لوله اهمیت دارد. یک فیتینگ نامناسب یا با کیفیت پایین میتواند نقطه ضعف کل سیستم شود، حتی اگر بقیه خط از بهترین لوله ساخته شده باشد. در ادامه هر دسته از فیتینگها را با جزئیات کاربردی‌شان می‌بینیم.
زانویی (Elbow) پلیاتیلن
زانویی برای تغییر مسیر لوله استفاده میشود، وقتی خط باید از مسیر مستقیم خارج شود و به سمت دیگری برود. این ساده‌ترین توضیح است، اما انتخاب بین انواع زانویی به عوامل مهمی بستگی دارد که کمتر کسی از ابتدا با آن‌ها آشنا است.
زانویی ۹۰ درجه
زانویی ۹۰ درجه رایج‌ترین نوع تغییر مسیر در خطوط آبیاری است. زمانی که خط لوله باید کاملاً عمود بر مسیر قبلی بپیچد—مثلاً از یک کانال اصلی به سمت یک ردیف کاشت که با زاویه قائمه قرار دارد—این زانویی بهترین گزینه است.
نکته‌ای که باید در نظر گرفت این است که زانویی ۹۰ درجه به دلیل تغییر جهت ناگهانی، افت فشار بیشتری نسبت به زانویی‌های با زاویه کمتر ایجاد میکند. در خطوط کوتاه این افت فشار قابل چشم‌پوشی است، اما در سیستم‌های بزرگ با فاصله طولانی تا انتهای خط، تجمع این افت‌ها میتواند روی فشار انتهایی سیستم اثر بگذارد.
زانویی ۴۵ درجه
زانویی ۴۵ درجه برای تغییر مسیرهای ملایم‌تر طراحی شده. وقتی زمین یا مسیر کانال به طور طبیعی یک انحراف زاویه‌دار دارد که کمتر از ۹۰ درجه است، استفاده از دو زانویی ۴۵ درجه یا حتی یک زانویی ۴۵ درجه بهجای یک زانویی ۹۰ درجه، جریان آب را نرم‌تر منتقل میکند.
مزیت اصلی زانویی ۴۵ درجه افت فشار کمتر است. جریان آب مجبور نیست به‌طور ناگهانی جهتش را عوض کند، بنابراین اصطکاک داخلی و تلاطم کمتری ایجاد میشود. در پروژه‌هایی که فشار پمپ محدود است یا خط بسیار طولانی است، انتخاب زانویی ۴۵ درجه بهجای ۹۰ درجه، حتی با وجود نیاز به دو قطعه بهجای یکی، میتواند تفاوت محسوسی در فشار انتهای خط ایجاد کند.
انواع زانو پلی اتیلن پیچی عبارتند از:
چه زمانی از زانویی استفاده کنیم؟
قانون کلی این است: هر جا مسیر لوله باید از خط مستقیم منحرف شود، به یک زانویی نیاز دارید. اما انتخاب بین ۴۵ و ۹۰ درجه به این سؤالات بستگی دارد:
آیا افت فشار برای‌تان اهمیت بالایی دارد؟ اگر خط طولانی است یا فشار پمپ محدود است، زانویی ۴۵ درجه یا ترکیبی از دو زانویی ۴۵ درجه ارزش تلاش بیشتر در نصب را دارد.
آیا فضای نصب محدود است؟ زانویی ۹۰ درجه در فضای کمتری جا میشود و برای پیچهای تنگ در کنار موانع مناسبتر است.
آیا زاویه طبیعی مسیر نزدیک به ۴۵ درجه است؟ در این حالت زانویی ۴۵ درجه دقیقاً همان چیزی است که مسیر نیاز دارد، بدون نیاز به خم اضافه یا فشار جانبی روی لوله.
سهراهی و چهارراهی (Tee) پلیاتیلن
سهراهی زمانی وارد کار میشود که از یک خط اصلی باید یک یا چند شاخه فرعی جدا شود. در شبکه‌های آبیاری، این یکی از پرکاربردترین فیتینگها است چون تقریباً هر سیستم آبیاری از یک خط اصلی و چندین شاخه فرعی تشکیل شده.
سهراهی مساوی
سهراهی مساوی زمانی استفاده میشود که هر سه ورودی و خروجی سهراهی همقطر باشند. مثلاً یک خط ۶۳ میلیمتری که باید به دو شاخه ۶۳ میلیمتری دیگر منشعب شود. این نوع سهراهی جریان را به‌طور نسبتاً برابر بین دو مسیر تقسیم میکند (البته با توجه به فشار و مقاومت هر مسیر ممکن است دقیقاً مساوی نباشد).
کاربرد سهراهی مساوی معمولاً در نقاطی است که شاخه فرعی همان بار آبی خط اصلی را نیاز دارد یا سیستم طراحی شده که جریان به‌طور نسبتاً یکسان بین مسیرها پخش شود.
سهراهی تبدیل
سهراهی تبدیل زمانی به کار میرود که شاخه فرعی قطر کوچکتری نسبت به خط اصلی دارد. این حالت در عمل بسیار رایجتر از سهراهی مساوی است، چون معمولاً خط اصلی یک قطر بزرگ دارد (برای حمل حجم آب بیشتر) و شاخههای فرعی که به سمت قطعات کوچک‌تر زمین می‌روند قطر کمتری نیاز دارند.
برای مثال، یک خط اصلی ۱۱۰ میلیمتری که باید یک شاخه ۶۳ میلیمتری از آن جدا شود، به سهراهی تبدیل ۱۱۰ در ۶۳ نیاز دارد. این قطعه به‌طور مستقیم دو کار را همزمان انجام می‌دهد: هم انشعاب می‌گیرد و هم قطر را کاهش می‌دهد، بدون نیاز به یک تبدیل جداگانه بعد از سهراهی.
کاربرد در انشعاب خطوط
طراحی درست انشعاب خطوط با سهراهی چند اصل ساده دارد. اول اینکه شاخه فرعی نباید بیشتر از ظرفیت واقعی که از خط اصلی میتواند تأمین شود، آب بکشد؛ در غیر این صورت فشار در باقی خط اصلی کاهش می‌یابد. دوم اینکه در فاصله‌های طولانی با چند انشعاب پیاپی، بهتر است سایز خط اصلی به تناسب کاهش جریان (بعد از هر انشعاب) در محاسبات نصب در نظر گرفته شود، تا فشار در انتهای خط کافی باقی بماند.
نکته عملی دیگر این است که استفاده از سهراهی بهجای بریدن و اتصال دستی لوله برای ایجاد انشعاب، اتصال محکم‌تر و مقاوم‌تری در برابر فشار و ضربه قوچ آبی ایجاد میکند.
تبدیل (Reducer) پلیاتیلن
تبدیل قطعه‌ای است که برای اتصال دو لوله با قطر متفاوت طراحی شده. این یکی از فیتینگ‌هایی است که در انتقال آب از خط اصلی بزرگ به شاخههای کوچک‌تر تقریباً همیشه لازم میشود.
تبدیل ساده و تدریجی
تبدیل ساده (یا ناگهانی) تغییر قطر را در یک فاصله کوتاه انجام می‌دهد، در حالی که تبدیل تدریجی این تغییر را در یک طول بیشتر و با شیب ملایم‌تر ایجاد میکند. تبدیل تدریجی افت فشار کمتری دارد چون جریان آب زمان بیشتری برای تنظیم سرعت خودش با قطر جدید دارد.
در خطوط با فشار پایین یا حساس به افت فشار، تبدیل تدریجی انتخاب بهتری است. برای بخش‌های کمتر حساس یا وقتی محدودیت فضای نصب وجود دارد، تبدیل ساده معمولاً کافی است و هزینه کمتری هم دارد.
نوع دیگری از تبدیل که در برخی نقاط خاص خط کاربرد دارد، تبدیل نامتقارن یا اکسنتریک است. برخلاف تبدیل معمولی که مرکز دو انتها روی یک محور قرار دارد، در تبدیل اکسنتریک یک طرف لوله همتراز باقی میماند. این طراحی معمولاً در نقاطی از خط که باید هوای داخل لوله تخلیه شود یا رسوب در کف لوله جمع نشود کاربرد دارد، چون قسمت پایین لوله در سطح یکسان باقی میماند و مسیر جریان یا تخلیه هوا مسدود نمیشود.
چطور سایز مناسب را انتخاب کنیم؟
انتخاب سایز تبدیل باید بر اساس دو عدد دقیق باشد: قطر خط ورودی و قطر خط خروجی. این اطلاعات باید از نقشه یا طرح شبکه لولهکشی استخراج شود، نه از تخمین چشمی. یک تبدیل با سایز اشتباه—حتی اگر نصب هم بشود—میتواند باعث نشتی، افت فشار غیرمنتظره یا حتی آسیب به لوله در محل اتصال شود.
قانون عملی این است: همیشه سایز دقیق دو سر لوله را اندازه بگیرید یا از مشخصات فنی پروژه استخراج کنید، و در صورت تردید بین دو سایز نزدیک به هم، با تیم فنی تأمین‌کننده مشورت کنید تا سایز درست انتخاب شود.
درپوش (End Cap) و پلاگ
هر خط لوله باید در نقطه‌ای متوقف شود. درپوش و پلاگ دو راه‌حل برای این نیاز هستند، اما کاربردشان کاملاً یکسان نیست.
کاربرد در انتهای خطوط
درپوش انتهایی برای بستن کامل انتهای یک لوله استفاده میشود، جایی که خط به پایان رسیده و دیگر ادامه نمی‌یابد. این قطعه معمولاً روی سر لوله نصب میشود و به‌طور کامل جریان آب را در آن نقطه متوقف میکند.
در طراحی شبکه‌های آبیاری، درپوش انتهایی معمولاً در آخرین نقطه هر شاخه فرعی قرار می‌گیرد. بعضی طراحان بهجای درپوش ثابت، از یک شیر تخلیه کوچک در انتهای خط استفاده می‌کنند تا در فصل زمستان یا هنگام تعمیرات، امکان تخلیه آب باقی‌مانده در لوله وجود داشته باشد.
درپوش موقت vs دائمی
تفاوت اصلی بین درپوش موقت و دائمی در نوع اتصال است. درپوش موقت معمولاً پیچی یا کمپرسی است و به‌راحتی با ابزار معمولی باز و بسته میشود؛ این نوع برای بخش‌هایی از خط که ممکن است در آینده توسعه یابند یا نیاز به دسترسی دوره‌ای دارند مناسب است.
درپوش دائمی معمولاً از طریق جوش (به‌خصوص در خطوط جوشی بند مناسب است.
درپوش دائمی معمولاً از طریق جوش (به‌خصوص در خطوط جوشی ب بریدن لوله. این نوع برای نقاطی از خط که قطعاً دیگر توسعه نمی‌یابند و نیازی به دسترسی مجدد ندارند، انتخاب مناسب‌تری است چون اتصال محکم‌تر و بدون ریسک نشتی در طول زمان ایجاد میکند.
پلاگ هم مفهوم مشابهی دارد اما بیشتر برای بستن یک ورودی جانبی یا یک شاخه در حال انتظار برای توسعه آینده استفاده میشود، نه انتهای اصلی خط. پلاگ‌ها معمولاً کوچک‌تر و برای بستن موقتی طراحی شده‌اند.
یونیون و فلنچ برای اتصالات قابل باز شدن
نه همه اتصالات باید دائمی باشند. در نقاطی از خط که نیاز به بازرسی، تعمیر، تعویض قطعه یا اتصال به تجهیزات دیگر (مثل پمپ، فیلتر یا کنتور) وجود دارد، اتصال باید قابل باز و بسته شدن باشد.
یونیون یک اتصال سه‌تکه است که شامل دو نیمه که روی هر سر لوله نصب میشوند و یک مهره میانی که آن‌ها را به هم قفل میکند. مزیت اصلی یونیون این است که با باز کردن مهره میانی، می‌توانید بدون نیاز به چرخاندن کل قطعه لوله، دو طرف را از هم جدا کنید. این ویژگی در فضاهای تنگ یا وقتی لوله در دو طرف ثابت شده، بسیار کاربردی است.
فلنچ برای اتصالات با قطر بزرگ‌تر و فشار بالاتر استفاده میشود، معمولاً در نقاط اتصال به پمپ‌ها، شیرهای بزرگ یا تجهیزات صنعتی. فلنچ یک صفحه دایره‌ای با چند سوراخ پیچ است که با یک صفحه مشابه روی قطعه مقابل، توسط پیچ و مهره به هم قفل میشود. یک واشر لاستیکی بین دو صفحه فلنچ قرار می‌گیرد تا نشتی جلوگیری شود.
نقاطی که معمولاً به یونیون یا فلنچ نیاز دارند شامل محل اتصال به پمپ، محل نصب فیلتر یا کنتور آب، محل نصب شیرهای کنترل بزرگ، و هر نقطه‌ای که پیش‌بینی میشود در آینده نیاز به باز کردن برای تعمیر یا تعویض داشته باشد.
طراحی شبکه لولهکشی با فیتینگهای مناسب
طراحی خوب یک شبکه لولهکشی کشاورزی صرفاً انتخاب لوله مناسب نیست؛ بلکه چیدمان درست فیتینگها است که مسیر آب را از پمپ تا آخرین نقطه مصرف بهینه میکند.
چند اصل کلی که در طراحی باید رعایت شود: مسیر خط را تا حد امکان مستقیم نگه دارید و از پیچهای اضافه پرهیز کنید، چون هر زانویی افت فشار کوچکی ایجاد میکند که در مجموع میتواند قابل توجه شود. در انشعاب‌ها، سایز شاخه فرعی را متناسب با نیاز واقعی آن قطعه انتخاب کنید، نه بزرگ‌تر یا کوچک‌تر از حد لازم. نقاطی که احتمال نیاز به دسترسی مجدد دارند (نصب پمپ، فیلتر، کنتور) را از ابتدا با یونیون یا فلنچ طراحی کنید تا بعداً مجبور به بریدن خط نشوید. و در انتهای هر شاخه، بین درپوش دائمی و شیر تخلیه بر اساس نیاز فصلی منطقه تصمیم بگیرید.
در نهایت، هر فیتینگی که در نقشه انتخاب میشود باید از همان کلاس فشاری لوله اصلی خط باشد. مخلوط کردن فیتینگ با کلاس فشاری پایینتر در یک خط با فشار کاری بالا، دقیقاً همان اشتباهی است که میتواند نقطه ضعف کل سیستم را ایجاد کند، حتی اگر بقیه اجزا کاملاً استاندارد باشند.
سوالات متداول
تفاوت سهراهی مساوی با سهراهی تبدیلی در چیست؟
سهراهی مساوی زمانی استفاده میشود که هر سه دهانه سهراهی همقطر باشند، مثلاً یک انشعاب از خط ۶۳ به دو خط ۶۳ دیگر. سهراهی تبدیلی زمانی به کار میرود که شاخه فرعی قطر کوچکتری از خط اصلی دارد، مثل انشعاب یک خط ۶۳ میلیمتری از یک خط اصلی ۱۱۰ میلیمتری. سهراهی تبدیلی در عمل رایجتر است چون معمولاً شاخههای فرعی به قطر کمتری نسبت به خط اصلی نیاز دارند.
در چه شرایطی باید از زانویی ۴۵ درجه به جای ۹۰ درجه استفاده کرد؟
زانویی ۴۵ درجه زمانی مناسبتر است که افت فشار برای‌تان اهمیت بالایی دارد، خصوصاً در خطوط طولانی یا سیستمهایی با فشار پمپ محدود. همچنین اگر زاویه طبیعی مسیر نزدیک به ۴۵ درجه باشد، این زانویی مسیر را بدون فشار جانبی اضافه روی لوله طی میکند. در مقابل، زانویی ۹۰ درجه برای پیچهای تند و فضاهای نصب محدودتر مناسبتر است.
تبدیل نامتقارن (اکسنتریک) چه کاربردی در لولهکشی کشاورزی دارد؟
تبدیل اکسنتریک برخلاف تبدیل معمولی، یک طرف لوله را همتراز نگه میدارد بهجای اینکه محور مرکزی دو طرف را یکی کند. این طراحی در نقاطی از خط که باید هوای داخل لوله تخلیه شود یا رسوب در کف لوله جمع نشود کاربرد دارد، چون سطح پایین لوله در یک تراز باقی میماند و مسیر جریان مسدود نمیشود.
تفاوت درپوش انتهایی پیچی با پلاگ چیست؟
درپوش انتهایی پیچی برای بستن کامل انتهای یک خط لوله استفاده میشود و معمولاً با اتصال کمپرسی یا پیچی نصب میشود که قابل باز شدن است. پلاگ بیشتر برای بستن یک ورودی جانبی یا شاخه‌ای که برای توسعه آینده در نظر گرفته شده به کار میرود، نه انتهای اصلی خط. پلاگ‌ها معمولاً کوچک‌تر هستند و برای بستن موقتی یک نقطه خاص طراحی شده‌اند.
کدام فیتینگ برای انشعابگیری از لوله اصلی بدون قطع جریان مناسب است؟
برای این کار معمولاً از سهراهی تبدیلی یا مخصوص انشعاب استفاده میشود که در حین نصب امکان ایجاد شاخه فرعی را بدون نیاز به تخلیه کامل خط اصلی فراهم میکند. البته در بسیاری از پروژهها، نصب سهراهی نیاز به قطع موقت جریان دارد تا اتصال به‌درستی و بدون نشتی انجام شود. برای انشعابگیری کاملاً بدون قطع جریان در خطوط تحت فشار، از قطعات مخصوص سرویس (Service Saddle) استفاده میشود که روی بدنه لوله نصب و سپس سوراخکاری میشوند.
آیا فیتینگها تحمل فشار برابری با لوله اصلی دارند؟
فیتینگهای استاندارد و باکیفیت طوری طراحی میشوند که با کلاس فشاری همان لوله (مثلاً PN10 یا PN16) همخوانی داشته باشند. نکته مهم این است که همیشه باید فیتینگ را متناسب با کلاس فشاری خط اصلی انتخاب کرد؛ استفاده از فیتینگ با کلاس فشاری پایینتر در یک خط با فشار کاری بالا، حتی اگر ظاهراً همسایز باشد، میتواند نقطه ضعف کل سیستم شود.
حداکثر زاویه مجاز برای انحراف مسیر لوله بدون استفاده از زانویی چقدر است؟
لولههای پلیاتیلن به دلیل انعطافپذیری ذاتی، تا حدی قابلیت خم شدن طبیعی دارند، اما این میزان به قطر و کلاس لوله بستگی دارد و معمولاً از چند درجه در طولهای بلند بیشتر نیست. برای هر انحراف مسیر که در نقشه به‌طور مشخص و ثابت باقی میماند، استفاده از زانویی مناسب همیشه به خم کردن اجباری لوله ترجیح دارد، چون خم کردن بیش از حد لوله میتواند به‌مرور باعث تنش داخلی، کاهش عمر مفید یا حتی ترک‌خوردگی در نقطه خم شود.
