سایز لوله و اتصالات پلیاتیلن کشاورزی
در شبکه‌های آبیاری، یک اشتباه رایج وجود دارد که هزینه‌اش را معمولاً دیر متوجه میشوند: خرید اتصال با سایز نزدیک به لوله به جای سایز دقیق آن. نتیجه‌اش هم معمولاً نشتی، افت فشار غیرمنتظره یا خرابی زودرس اتصال است. این راهنما به کمک جدول‌های تطبیقی، اصول هیدرولیک کاربردی و نکات عملی انتخاب سایز، مرجعی فشرده برای طراحان و تکنسین‌های آبیاری کشاورزی است.
اهمیت تطبیق دقیق سایز لوله با اتصالات
سایزبندی لولههای پلیاتیلن بر پایه قطر خارجی (OD) انجام میشود؛ این یعنی وقتی می‌گوییم «لوله ۶۳ میلیمتری»، منظور قطر بیرونی لوله است، نه قطر داخلی. اتصالات فشاری و کمپرسیونی هم بر همین اساس ساخته میشوند و داخل آن‌ها دقیقاً روی این قطر کالیبر شده است.
تطبیق سایز فقط یک موضوع «جا شدن یا نشدن» نیست. حتی اگر اتصالی با زور جا برود، درزبندی مطمئن نخواهد بود و در فشار کاری ممکن است جدا شود یا نشت کند. در طرف مقابل، استفاده از اتصال بزرگ‌تر از لوله هم باعث لقی، نشتی و در بعضی طرح‌ها باعث کاهش شدید سرعت جریان و رسوب‌گذاری میشود.
در شبکه‌های آبیاری قطرهای و بارانی، جایی که طراحی هیدرولیک بر اساس افت فشار محاسبه‌شده انجام میشود، استفاده از سایز اشتباه اتصالات لوله پلی اتیلن کشاورزی میتواند کل محاسبات طراح را به هم بریزد. به همین دلیل، پیش از خرید هر اتصالی، اندازه‌گیری مستقیم قطر خارجی لوله با کولیس ضروری است، نه اعتماد به چشم یا تخمین.
نکته دیگری که اهمیت دارد، سازگاری سری لوله (SDR) با نوع اتصال است. لولههای با ضخامت جداره متفاوت ممکن است قطر خارجی یکسانی داشته باشند اما قطر داخلی‌شان فرق کند. اتصالات فشاری روی OD کار میکنند و این سازگاری را دارند، اما در اتصالات دنده‌ای و پیچی باید دقت بیشتری شود.
جدول استاندارد سایز لوله‌ها و اتصالات کشاورزی
سایزهای رایج از ۱۶ تا ۱۱۰ میلیمتر
در بازار ایران، لولههای پلیاتیلن کشاورزی معمولاً بر اساس قطر خارجی اسمی (DN/OD) دسته‌بندی میشوند. جدول زیر سایزهای پرکاربرد در آبیاری کشاورزی را به همراه کاربرد رایج هر سایز نشان می‌دهد:
| قطر خارجی اسمی (mm) | معادل تقریبی اینچی | کاربرد رایج در آبیاری |
|---|---|---|
| ۱۶ | ½” | لترال قطرهای، ریزآبیاری |
| ۲۰ | ½” تا ¾” | لترال قطرهای، تغذیه قطره‌چکان |
| ۲۵ | ¾” | لترال قطرهای، انشعابات فرعی کوچک |
| ۳۲ | ۱” | خطوط فرعی (ساب‌مین) کوچک |
| ۴۰ | ۱¼” | خطوط فرعی، انشعاب از لاین اصلی |
| ۵۰ | ۱½” | خطوط فرعی تا نیمه‌اصلی |
| ۶۳ | ۲” | خط اصلی مزارع کوچک تا متوسط |
| ۷۵ | ۲½” | خط اصلی یا مانیفولد |
| ۹۰ | ۳” | خط اصلی مزارع بزرگ‌تر |
| ۱۱۰ | ۴” | خط اصلی، انتقال آب از منبع |
توجه: معادل‌های اینچی ذکرشده معادل‌های بازاری رایج هستند و دقیقاً معادل ریاضی نیستند. تطبیق واقعی سایز باید بر اساس اندازه‌گیری مستقیم یا مشخصات فنی سازنده انجام شود.
تبدیل سایزهای اینچی به میلیمتری
یکی از گیج‌ترین بخش‌های کار با اتصالات پلیاتیلن، تبدیل سایزهای اینچی به میلیمتری است. دو نوع سایزبندی اینچی در بازار ایران وجود دارد که با هم فرق دارند:
سایزبندی اسمی لوله (Pipe Nominal Size): که با DN یا NPS مشخص میشود و در آن «۱ اینچ» مساوی ۲۵ میلیمتر نیست. این سایزبندی تاریخی است و ریشه در قطر داخلی لولههای فولادی دارد.
سایزبندی رزوه (Thread Size – BSP/NPT): که برای اتصالات دنده‌ای استفاده میشود و استانداردهای متفاوتی دارد.
جدول تبدیل رایج در بازار اتصالات کشاورزی ایران:
| اندازه اینچی اتصال | قطر خارجی لوله PE (mm) | توضیح |
|---|---|---|
| ½” | ۲۰ | رایج‌ترین سایز لترال |
| ¾” | ۲۵ | لترال و انشعاب کوچک |
| ۱” | ۳۲ | ساب‌مین کوچک |
| ۱¼” | ۴۰ | ساب‌مین |
| ۱½” | ۵۰ | ساب‌مین یا مین کوچک |
| ۲” | ۶۳ | مین |
| ۲½” | ۷۵ | مین |
| ۳” | ۹۰ | مین بزرگ |
| ۴” | ۱۱۰ | خط انتقال |
هشدار: این تطبیق‌ها عمومی و مبتنی بر رویه رایج بازار ایران است. برای هر خرید، حتماً با سازنده یا فروشنده تأیید کنید که اتصال مورد نظر با قطر خارجی دقیق لوله شما سازگار است. برخی تولیدکنندگان ممکن است با کمی تفاوت ابعادی تولید کنند.
محاسبه دبی و افت فشار بر اساس سایز اتصال
تاثیر قطر داخلی اتصال بر افت فشار
افت فشار در یک مسیر لوله‌کشی با کاهش قطر رابطه معکوس و شدیدی دارد. طبق معادله دارسی-ویسباخ، افت فشار با توان چهارم قطر داخلی نسبت عکس دارد؛ به این معنی که اگر قطر داخلی یک اتصال را نصف کنید، مقاومت آن نه دو برابر بلکه شانزده برابر بیشتر میشود.
در عمل این یعنی: استفاده از یک اتصال تنگ‌تر از سایز لوله، حتی برای یک قطعه کوتاه، میتواند افت فشار محسوسی ایجاد کند. این پدیده در نقاط اتصال سه‌راهه، شیرها و رابط‌های تبدیل بیشتر اهمیت پیدا می‌کند.
برای شبکه‌های آبیاری، معمولاً سه منبع اصلی افت فشار وجود دارد:
- افت اصطکاکی در طول لوله: که با طول خط، سرعت جریان، قطر داخلی و ضریب زبری لوله تعیین میشود
- افت موضعی در اتصالات: که در سه‌راهی‌ها، زانوها، شیرها و تبدیل‌ها رخ می‌دهد
- افت در نقاط تنگشدگی: که مستقیماً به اختلاف قطر داخلی لوله و اتصال بستگی دارد
در طراحی شبکه آبیاری قطرهای، معمولاً افت فشار کل از مخزن تا آخرین قطره‌چکان محاسبه میشود و انتخاب سایز اتصالات باید در همین محاسبه لحاظ شود. اگر طراحی سیستم توسط مهندس انجام شده، از سایزهای پیشنهادی او تخطی نکنید.
انتخاب سایز بهینه برای خطوط فرعی و اصلی
قاعده کلی در طراحی شبکه‌های آبیاری این است که سرعت جریان آب در لوله از حدی مشخص تجاوز نکند. سرعت بالاتر از حد توصیه‌شده (که معمولاً در مشخصات فنی سیستمهای آبیاری به آن اشاره میشود) باعث افت فشار زیاد، سروصدا و در موارد شدید، فرسایش داخلی لوله میشود.
برای انتخاب سایز بهینه، باید این سه پارامتر را در کنار هم ببینید:
دبی مورد نیاز: چقدر آب باید از این خط عبور کند؟ این را از طراحی زراعی‌تان بدانید.
طول خط: هرچه خط بلندتر، افت فشار بیشتر، و نیاز به سایز بزرگ‌تر.
فشار موجود در ابتدای خط: که تعیین می‌کند چقدر می‌توانید از دست بدهید.
به عنوان یک راهنمای کلی (نه جایگزین محاسبه دقیق):
- خطوط لترال که مستقیماً به قطره‌چکان‌ها متصل هستند، معمولاً با لولههای ۱۶ تا ۲۵ میلیمتری کار میکنند
- خطوط فرعی (ساب‌مین) که چند لترال را تغذیه میکنند، نیاز به سایز بزرگ‌تری دارند
- خط اصلی (مین) که کل بلوک آبیاری را تغذیه می‌کند، باید با دبی کل سیستم در زمان اوج کار محاسبه شود
برای خرید اتصالات، یک اصل ساده کمک می‌کند: سایز اتصال باید دقیقاً با سایز لوله‌ای که به آن وصل میشود برابر باشد. اگر در ادامه مسیر نیاز به کاهش سایز دارید، از تبدیل‌های مخروطی تدریجی استفاده کنید تا از افت ناگهانی جلوگیری شود.
خطاهای رایج در انتخاب سایز و نحوه پیشگیری
خطای اول: اعتماد به چشم به جای اندازه‌گیری
قطر ۶۳ میلیمتر و ۷۵ میلیمتر شاید کنار هم شبیه باشند، اما اتصال ۶۳ روی لوله ۷۵ جا نمی‌شود یا نشت می‌کند. همیشه قبل از خرید با کولیس قطر خارجی لوله را بسنجید.
خطای دوم: اشتباه گرفتن قطر داخلی با خارجی
برخی فروشندگان سایز لوله را بر اساس قطر داخلی اعلام میکنند. لولههای پلیاتیلن طبق استانداردهای رایج بر اساس قطر خارجی سایزبندی میشوند، اما در بازار ایران گاهی ابهام وجود دارد. مشخص کنید کدام عدد مدنظر فروشنده است.
خطای سوم: فرض یکسان بودن سایزبندی همه تولیدکنندگان
برخی تولیدکنندگان داخلی ممکن است با تلرانس ابعادی متفاوت تولید کنند. اگر برای اولین بار با یک برند جدید کار می‌کنید، یک نمونه آزمایشی بخرید و روی لوله واقعی‌تان تست کنید، نه اینکه کل پروژه را با آن اتصال تهیه کنید.
خطای چهارم: خرید بر اساس سایز اینچی بدون تأیید میلیمتری
در بازار ایران، «اتصال ۲ اینچ» ممکن است از یک برند برای لوله ۶۳ و از برند دیگری برای لوله ۶۰ یا ۶۵ طراحی شده باشد. همیشه سایز میلیمتری را از فروشنده بپرسید و با قطر خارجی لوله‌تان مقایسه کنید.
خطای پنجم: نادیده گرفتن سایز اتصالات در بخش‌های تبدیل
اغلب در محل اتصال لوله اصلی به شیر یا فیلتر، یک یا چند سایز تبدیل اتفاق می‌افتد. همین نقاط تبدیل اگر با اتصال اشتباه انجام شوند، می‌توانند گلوگاه فشاری کل سیستم شوند. برای هر تبدیل سایز، قطر اسمی هر دو سر اتصال را جداگانه بررسی کنید.
خطای ششم: اعتماد به تصاویر کاتالوگ برای اندازه
تصاویر کاتالوگ مقیاس ندارند. حتماً از جدول ابعاد فنی کاتالوگ یا مشخصات فنی روی بسته‌بندی محصول استفاده کنید.
سوالات متداول
۱. سایز لوله پلیاتیلن بر اساس قطر داخلی اندازه گرفته میشود یا خارجی؟
در استانداردهای رایج (از جمله ISO 4427 و EN 12201)، لولههای پلیاتیلن بر اساس قطر خارجی (OD) سایزبندی میشوند. وقتی میگویند لوله ۶۳ میلیمتری، منظور قطر بیرونی است. اتصالات فشاری و کمپرسیونی هم روی همین قطر خارجی طراحی شدهاند. قطر داخلی بسته به سری لوله (SDR) متفاوت است.
۲. معادل سایز لوله ۶۳ میلیمتر به اینچ چند است؟
در بازار اتصالات کشاورزی ایران، لوله ۶۳ میلیمتری معمولاً معادل «۲ اینچ» در نظر گرفته میشود. این یک معادلسازی بازاری رایج است، نه تبدیل ریاضی دقیق. هنگام خرید اتصال، حتماً از فروشنده بپرسید که اتصال دو اینچی او برای لوله با چه قطر خارجی دقیقی طراحی شده است.
۳. آیا استفاده از اتصال با سایز کوچکتر از لوله باعث افت فشار محسوس میشود؟
بله، قطعاً. طبق اصول هیدرولیک، افت فشار در نقطه تنگشدگی با کاهش قطر داخلی رابطه بسیار تندی دارد. حتی یک تنگشدگی کوچک در یک اتصال میتواند افت فشاری ایجاد کند که محاسبات آبیاری را به هم بریزد. در سیستمهای قطرهای که اختلاف فشار بین ابتدا و انتهای لترال باید در محدوده مشخصی بماند، این موضوع اهمیت بیشتری دارد.
۴. چه سایز اتصالی برای خطوط لترال (آبیاری قطرهای) استاندارد است؟
در سیستمهای آبیاری قطرهای، سایز خط لترال به دبی مورد نیاز، طول لترال و فشار کاری سیستم بستگی دارد. در ایران لولههای ۱۶ و ۲۰ میلیمتری کاربرد گسترده‌ای دارند، اما «استاندارد بودن» یک سایز برای پروژه خاص فقط از طریق محاسبه هیدرولیک مشخص میشود. برای پروژه‌های مهم‌تر، به طراح سیستم آبیاری مراجعه کنید.
۵. چطور سایز اتصال مورد نیاز را با کولیس اندازه بگیریم؟

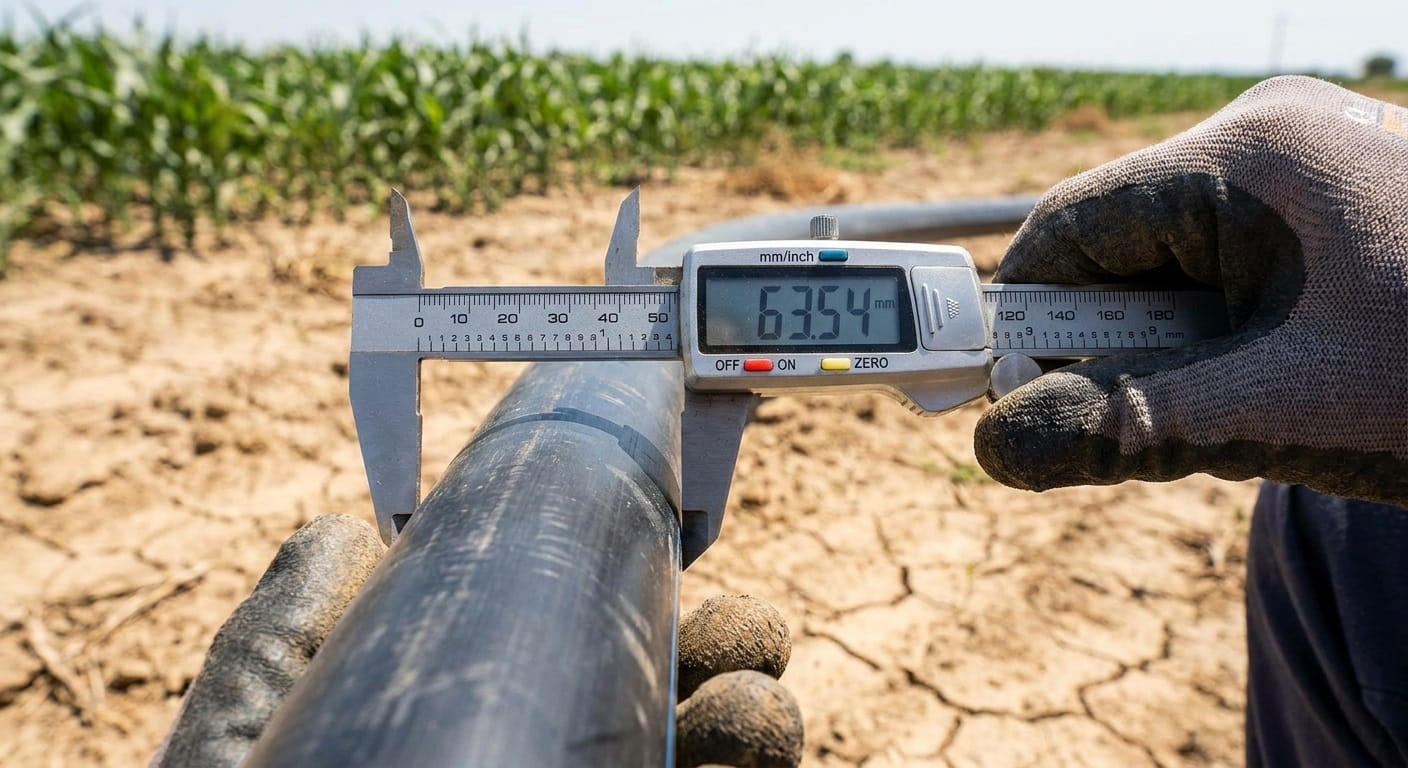

فکهای کولیس را باز کنید و روی قطر بیرونی لوله قرار دهید؛ دقت کنید فکها کاملاً عمود بر محور لوله باشند. عدد نشاندادهشده قطر خارجی لوله شما است و باید با سایز اسمی اتصال تطبیق داشته باشد. برای لولههای مدفون یا زنگ‌زده، سطح را قبل از اندازه‌گیری تمیز کنید تا خطا نداشته باشید.
۶. تفاوت سایزبندی اتصالات میلیمتری و اینچی در بازار ایران چیست؟
اتصالات میلیمتری مستقیماً با قطر خارجی لوله PE تطبیق دارند و انتخابشان ساده‌تر است. اتصالات با سایز اینچی در بازار ایران اغلب معادلسازی رایج بازاری دارند (مثلاً ۲ اینچ = ۶۳ میلیمتر)، اما این تطبیق از برند به برند ممکن است کمی فرق کند. اگر شک دارید، سایز میلیمتری اتصال را از فروشنده بخواهید و با قطر خارجی لوله مقایسه کنید.
۷. آیا استاندارد ابعادی اتصالات تولیدکنندگان مختلف با یکدیگر همخوانی دارد؟
در تئوری، تولیدکنندگانی که با استاندارد مشترکی کار میکنند، ابعاد سازگار دارند. در عمل، تلرانس ابعادی برخی تولیدکنندگان داخلی ممکن است با هم تفاوت جزئی داشته باشد. اگر می‌خواهید اتصالات یک برند را روی لولههای برند دیگری استفاده کنید، حتماً ابتدا با یک نمونه آزمایشی تست کنید.
