اگر تا به حال جلوی قفسه‌های اتصالات پلی‌اتیلن ایستاده باشید و دیده باشید که روی برخی نوشته PE100 و روی بعضی دیگر PE80، احتمالاً این سوال برایتان پیش آمده که آیا این فرق اهمیتی دارد یا فقط یک برچسب روی جعبه است. پاسخ کوتاه این است: فرق دارد، اما نه به آن شکلی که اغلب در بازار تصور می‌شود. این مقاله سعی دارد تکلیف این موضوع را از دیدگاه فنی و اقتصادی روشن کند.
تفاوت ساختاری مواد اولیه PE80 و PE100
PE80 و PE100 هر دو از خانواده پلی‌اتیلن با چگالی بالا (HDPE) هستند، اما در ساختار مولکولی با هم فرق دارند. عدد ۸۰ یا ۱۰۰ به حداقل مقاومت تنش مورد نیاز (MRS) اشاره دارد که در استانداردهای بین‌المللی بر اساس آزمون‌های بلندمدت مشخص می‌شود. به زبان ساده‌تر، PE100 در شرایط مشابه فشار و دما عمر طولانیتری دارد.
PE80 نسل قدیمی‌تر این مواد است. ساختار مولکولی آن همگن‌تر اما با توزیع وزن مولکولی محدودتر است. این ماده برای دهه‌ها در آبیاری کشاورزی و توزیع آب استفاده شده و عملکرد قابل قبولی در فشارهای متوسط داشته است.
PE100 با پیشرفت در کاتالیست‌های پلیمریزاسیون توسعه یافت. توزیع وزن مولکولی در آن بهینه‌تر است و زنجیره‌های بلند و کوتاه پلیمری به شکل بهتری کنار هم قرار میگیرند. نتیجه این است که مقاومت کششی، مقاومت در برابر ترکخوردگی ناشی از تنش محیطی (ESCR) و مقاومت در برابر رشد آهسته ترک در آن بالاتر است.

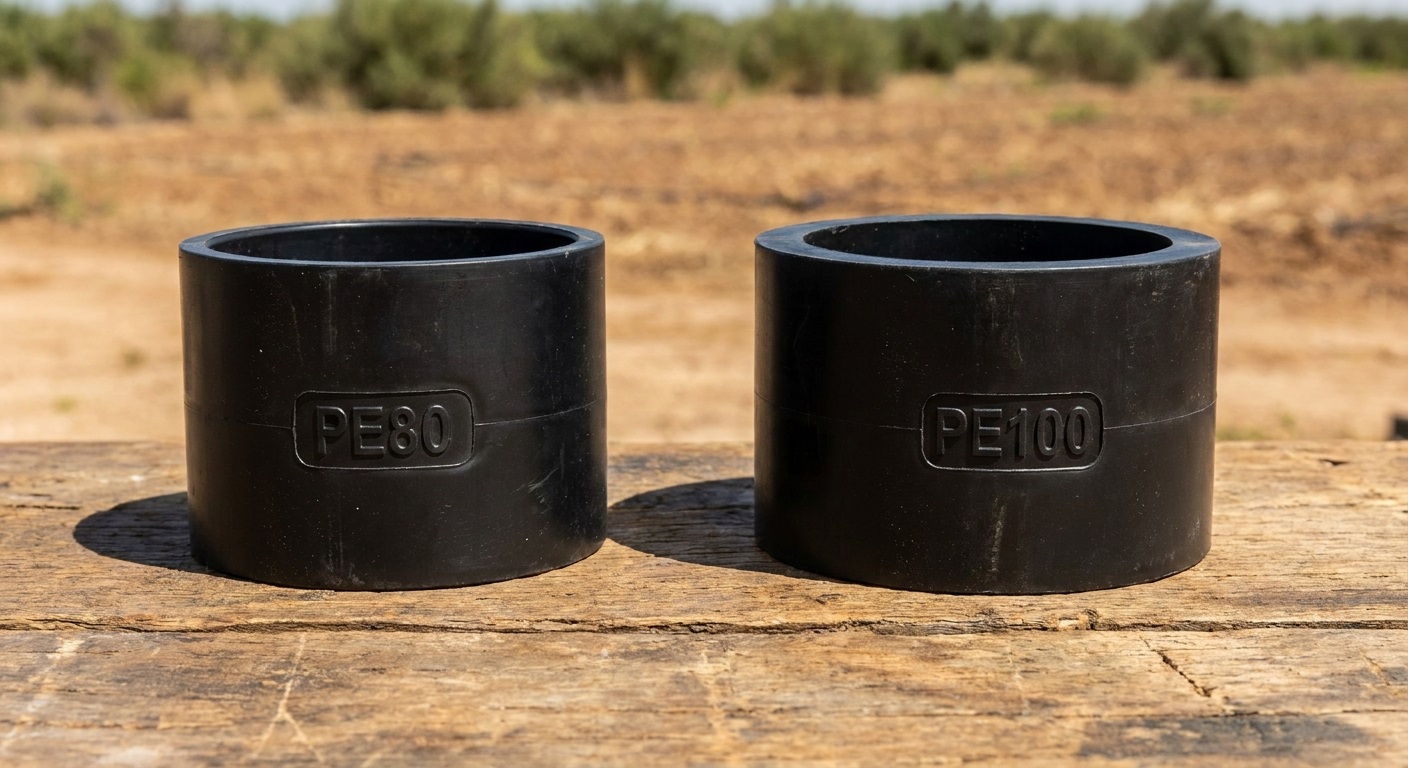

یک تفاوت مهم که در عمل به چشم می‌آید این است: اتصالات و لولههای PE100 برای همان رتبه فشاری (PN)، میتوانند با ضخامت جداره کمتری ساخته شوند. این یعنی قطر داخلی بزرگتر، افت اصطکاکی کمتر و وزن سبک‌تر در ازای همان ظرفیت فشاری. برای سازنده هم هزینه مواد اولیه کمتر می‌شود، البته اگر با کیفیت کنترل شده تولید کند.
از نظر ظاهری، PE100 معمولاً کمی محکم‌تر و سفت‌تر از PE80 احساس می‌شود. رنگ هیچ‌کدام معیار قابل اعتمادی نیست چون سازنده‌های مختلف رنگ‌آمیزی متفاوتی دارند. معیار واقعی برچسب مشخصات فنی و استانداردهای سازنده است.
سازگاری اتصالات با لولههای گرید مختلف
آیا اتصالات PE100 روی لوله PE80 قابل نصب است؟
این سوال را باید به دو نوع اتصال تقسیم کرد: اتصالات فشاری/کمپرسیونی و اتصالات جوشی.
اتصالات فشاری (کمپرسیونی): این نوع اتصالات با گیره، اورینگ و مهره روی قطر خارجی لوله عمل می‌کنند. از آنجا که این اتصالات به جنس پلیمر لوله کاری ندارند و فقط با قطر خارجی لوله درگیر میشوند، در صورتی که قطر خارجی لوله PE80 و PE100 یکسان باشد، یک اتصال فشاری برای هر دو کار میکند. اما توجه کنید: اگر لوله PE100 با ضخامت جداره کمتر (SDR بالاتر) تولید شده باشد، قطر داخلی آن با PE80 هم‌سایز فرق میکند، حتی اگر قطر خارجی یکسان باشد.
اتصالات جوشی: در اینجا موضوع پیچیده‌تر می‌شود و باید با احتیاط بیشتری بررسی شود. سازنده اتصال و لوله باید مشخص کنند که جوش بین این دو گرید، آزمون‌های استاندارد مورد نیاز را می‌گذرد یا نه.
چالش‌های جوشکاری همزمان دو گرید متفاوت
جوشکاری لوله و اتصالات پلی‌اتیلن، چه با روش جوش سر به سر (Butt Fusion) و چه با الکتروفیوژن، یک فرآیند حرارتی است که پارامترهای آن به خواص مواد بستگی دارد. وقتی دو گرید متفاوت را کنار هم می‌گذاریم، چند چالش ممکن است به وجود بیاید:
تفاوت در دمای ذوب و رفتار جریان: PE80 و PE100 رفتار حرارتی کمی متفاوتی دارند. پارامترهای جوش که برای PE100 تنظیم شدهاند، لزوماً برای اتصال ترکیبی بهینه نیستند.
تفاوت ضخامت جداره: اگر لوله PE80 و اتصال PE100 با SDR متفاوت کنار هم باشند، ضخامت جداره آنها در محل اتصال فرق میکند. این تفاوت ضخامت در جوش سر به سر میتواند به نتیجه ضعیف‌تری منجر شود.
عملکرد بلندمدت ناحیه جوش: حتی اگر جوش از نظر ظاهری قابل قبول به نظر برسد، عمر طولانی‌مدت آن در تنش‌های چرخه‌ای ممکن است با جوش دو قطعه هم‌گرید متفاوت باشد.
توصیه کلی این است: برای جوشکاری اتصالات و لولههای پلی‌اتیلن، از گریدهای یکسان استفاده کنید و پارامترهای جوش را طبق دستورالعمل سازنده لوله و اتصال تنظیم نمایید. در پروژههایی که اتصال ترکیبی اجتناب‌ناپذیر است، پیش از شروع با سازنده مشورت کنید و از او بخواهید که سازگاری مواد را مستند کند.
مقایسه مقاومت فشاری (PN) و تحمل تنش محیطی
رتبه فشاری (PN) یک لوله یا اتصال به تنهایی داستان کامل را نمی‌گوید. PN نشان می‌دهد که یک قطعه در دمای ۲۰ درجه سانتی‌گراد برای ۵۰ سال عمر طراحی دارد. اما در پروژههای کشاورزی، عوامل دیگری هم اهمیت دارند:
تنش محیطی (ESCR): لوله و اتصالاتی که در معرض مواد شیمیایی، کودهای آبی، سموم کشاورزی یا آبهای آلوده قرار میگیرند، نیاز به مقاومت بالاتر در برابر ترکخوردگی محیطی دارند. PE100 در این زمینه برتری قابل توجهی نسبت به PE80 دارد.
تناوب فشار: سیستم‌های آبیاری که پمپ در آنها مرتب روشن و خاموش می‌شود، با ضربه قوچ (Water Hammer) دست و پنجه نرم می‌کنند. PE100 به دلیل مقاومت بالاتر در برابر رشد آهسته ترک، در برابر بارگذاری‌های چرخه‌ای دوام بیشتری دارد.
دما: در هر دو گرید، با افزایش دما، مقاومت فشاری کاهش می‌یابد. لوله‌کشی روی زمین در مناطق گرم، که لوله مستقیماً در معرض آفتاب است، نیاز به در نظر گرفتن ضریب کاهشی دما دارد. این موضوع را در مشخصات فنی سازنده بررسی کنید.
یک نکته مهم برای بازار ایران: مقاومت فشاری اسمی روی بسته‌بندی اتصالات همیشه منعکس‌کننده کیفیت واقعی مواد اولیه مصرف‌شده نیست. کنترل کیفیت سازنده و کیفیت مواد اولیه به اندازه گرید اهمیت دارند. خرید از سازنده‌ای که اسناد آزمون و گواهی مواد اولیه ارائه می‌دهد، از انتخاب بر اساس عدد PE100 روی بسته‌بندی مطمئن‌تر است.
کدام گرید برای سیستم آبیاری شما اقتصادی‌تر است؟
برای پاسخ به این سوال، باید از «ارزان‌ترین» به سمت «مقرون‌به‌صرفه‌ترین» فکر کرد. قیمت اولیه بخشی از معادله است، نه تمام آن.
وقتی PE80 انتخاب منطقی‌تری است:
- فشار کاری سیستم در محدوده‌ای است که PE80 کاملاً پاسخگو است
- عمر طراحی سیستم کوتاه‌مدت یا موقت است
- خط لترال آبیاری قطره‌ای یا بارانی با فشار پایین و قطر کوچک
- بودجه محدود و امکان تعویض دوره‌ای وجود دارد
وقتی PE100 توجیه اقتصادی دارد:
- خط اصلی (مین) که هزینه تعمیر یا تعویض آن بالا است
- سیستم با فشار بالا یا تناوب فشار زیاد (پمپ‌های مکرر)
- محیطهای با مواد شیمیایی یا آب سخت که خطر تنش محیطی بالاتر است
- پروژههای با عمر طراحی بلندمدت که هزینه تعمیر و توقف تولید مهم است
- لوله‌کشی در معرض دید و دسترسی دشوار که تعویض هزینه‌بر است
در بیشتر سیستم‌های آبیاری کشاورزی متوسط، رویکرد عملی این است: خط اصلی و اتصالات حساس را از PE100 با کیفیت تأییدشده تهیه کنید و برای خطوط لترال که تعویضشان ساده‌تر است، PE80 با کیفیت مناسب کافی است. ترکیب این دو رویکرد معمولاً از خرید کامل با یک گرید بهتر جواب می‌دهد.
مطالبی که دیگران مطالعه کرده اند:
سوالات متداول
۱. تفاوت اصلی بین مواد PE80 و PE100 در ساخت اتصالات چیست؟
تفاوت اصلی در ساختار مولکولی و در نتیجه عملکرد مکانیکی است. PE100 مقاومت بالاتری در برابر تنش، ترکخوردگی محیطی و رشد آهسته ترک دارد. این یعنی اتصالات PE100 در شرایط فشاری و محیطی یکسان، عمر طولانیتری دارند یا با ضخامت جداره کمتری همان مقاومت را ارائه میدهند.
۲. آیا اتصالات ساختهشده از PE100 ضخامت کمتری دارند؟
بله، معمولاً. برای همان رتبه فشاری (PN)، قطعات PE100 میتوانند با SDR بالاتر (ضخامت جداره کمتر نسبت به قطر) ساخته شوند و همان مقاومت فشاری را داشته باشند. این به معنای قطر داخلی بزرگتر و وزن کمتر است. البته این فقط زمانی صادق است که سازنده واقعاً از مواد با کیفیت استاندارد PE100 استفاده کرده باشد.
۳. آیا میتوان اتصالات پیچی (کمپرسی) را روی هر دو نوع لوله PE80 و PE100 نصب کرد؟
اگر قطر خارجی لولههای PE80 و PE100 یکسان باشد (که معمولاً برای سایزهای استاندارد هست)، اتصالات فشاری/کمپرسیونی روی هر دو نصب میشوند چون این اتصالات بر اساس قطر خارجی طراحی شدهاند، نه گرید ماده. فقط دقت کنید که اگر SDR لولههای دو گرید متفاوت باشد، قطر داخلی آنها فرق میکند.
۴. کدام گرید اتصال در برابر تابش نور خورشید و اشعه UV مقاومتر است؟
مقاومت UV بیشتر به میزان و نوع دوده (Carbon Black) اضافهشده به ماده و کیفیت تولید بستگی دارد تا به گرید PE. هر دو PE80 و PE100 میتوانند با افزودنیهای UV مناسب تولید شوند. برای اتصالات و لوله‌هایی که روی زمین و در معرض آفتاب قرار میگیرند، باید از سازنده بخواهید که مشخصات افزودنی UV محصولش را ارائه دهد.
۵. در چه پروژههای کشاورزی استفاده از اتصالات PE100 توجیه اقتصادی دارد؟
اتصالات PE100 در خطوط اصلی با فشار بالا، سیستمهایی با تناوب فشار زیاد (مانند پمپاژ مکرر)، محیطهای با آبهای سخت یا کودآبیاری، و پروژههایی با عمر طراحی بلندمدت که دسترسی به آنها برای تعمیر دشوار یا پرهزینه است، توجیه اقتصادی بیشتری دارند. برای خطوط لترال با فشار پایین و امکان تعویض آسان، PE80 با کیفیت مناسب اغلب کافی است.
۶. آیا اتصال جوشی بین قطعه PE100 و لوله PE80 از نظر فنی استاندارد است؟
این موضوع در استانداردهای مختلف با احتیاط بررسی شده و پاسخ قطعی بدون مشاوره با سازنده ممکن نیست. از نظر فنی، تفاوت در خواص مواد، پارامترهای جوش بهینه و احتمالاً ضخامت جداره میتواند کیفیت اتصال جوشی را تحت تأثیر قرار دهد. در پروژههای مهم، از سازنده لوله و اتصال بخواهید که سازگاری جوش دو گرید متفاوت را مستند کنند. برای آبیاری کشاورزی با اتصالات کمپرسیونی، این مشکل اصلاً پیش نمیآید.
