کمربند پلی اتیلن | انواع، سایزها و کاربردهای کلیدی
در دنیای مهندسی خطوط لوله، انشعابگیری همواره یکی از چالشهای اساسی مهندسان و پیمانکاران بوده است. تصور کنید شبکهای گسترده از لولههای انتقال آب با قطر ۲۰۰ میلیمتر در حال عبور از محلهای مسکونی است. حال چگونه میتوان بدون قطع جریان آب و ایجاد اختلال در سیستم، انشعابی برای یک ساختمان جدید ایجاد کرد؟ پاسخ در فناوری هوشمندانهای به نام کمربند پلی اتیلن نهفته است. این قطعه که در نگاه اول ساده به نظر میرسد، در واقع نتیجه دههها تحقیق و توسعه در حوزه مهندسی پلیمر است و امروزه به عنوان استاندارد طلایی انشعابگیری در صنایع آب و فاضلاب شناخته میشود.
بر اساس آمار سازمان آب و فاضلاب کشور، سالانه بیش از ۴۵۰ هزار انشعاب جدید در شبکههای آبرسانی ایران نصب میشود که بیش از ۷۰ درصد آنها با استفاده از کمربندهای پلی اتیلن صورت میگیرد. این آمار خود گواهی بر اهمیت و کارآیی این محصول در زیرساختهای حیاتی کشور است.
کمربند پلی اتیلن چیست و چه وظیفهای در سیستم لولهکشی دارد؟
کمربند پلی اتیلن، قطعهای مکانیکی است که برای ایجاد انشعاب از خط اصلی لوله بدون نیاز به برش یا جوشکاری طراحی شده است. این محصول که در اصطلاح فنی به آن Saddle Clamp یا Branch Saddle گفته میشود، همانند یک گیره دوتکه عمل میکند که با فشار کنترلشده روی لوله اصلی نصب میشود.
عملکرد کمربند را میتوان به یک دست انسان تشبیه کرد که دور یک استوانه حلقه میزند. همانطور که انگشتان دست با فشار یکنواخت، جسم استوانهای را در بر میگیرند، کمربند نیز با توزیع متعادل نیرو، اتصالی محکم و آببند ایجاد میکند. ماده اولیه این محصول، پلی اتیلن با چگالی بالا (HDPE) با گرید PE100 است که مطابق استاندارد ISO 4427 تولید میشود. این ماده با مقاومت کششی ۲۵ مگاپاسکال و ضریب کشیدگی کمتر از ۲ درصد در ۵۰ سال، تضمینکننده عملکرد بلندمدت محصول است.
وظیفه اصلی کمربند، ایجاد نقطه انشعاب ایمن با حفظ یکپارچگی سازهای لوله اصلی است. برخلاف روشهای سنتی که نیازمند برش لوله و ایجاد سهراهی بودند، این روش امکان انشعابگیری تحت فشار (Hot Tapping) را فراهم میکند. این یعنی حتی زمانی که آب با فشار ۱۰ بار در لوله جریان دارد، میتوان بدون قطع سرویس، انشعاب جدید ایجاد کرد.
بررسی اجزای تشکیلدهنده یک کمربند انشعاب استاندارد
درک صحیح از اجزای کمربند، کلید انتخاب و نصب موفق آن است. هر کمربند استاندارد از چهار جزء اصلی تشکیل شده که هر یک نقشی حیاتی در عملکرد مجموعه دارند.
بدنه (کفه و رویه)
بدنه کمربند متشکل از دو قطعه نیمدایرهای است که اصطلاحاً کفه (قسمت پایین) و رویه (قسمت بالا) نامیده میشوند. این دو قطعه با طراحی دقیق مهندسی، منحنیای متناسب با قطر خارجی لوله دارند. ضخامت دیواره بدنه بر اساس فشار کاری طراحی میشود و معمولاً بین ۸ تا ۱۵ میلیمتر متغیر است. سطح داخلی بدنه دارای شیارهایی با عمق ۰.۵ میلیمتر است که مانع لغزش کمربند روی لوله میشود. در رویه، محل خروجی انشعاب با تقویتکنندههای شعاعی طراحی شده تا تنشهای ناشی از فشار داخلی را توزیع کند.
پیچ و مهرهها
سیستم اتصال کمربند از طریق پیچهای رده ۸.۸ با پوشش گالوانیزه گرم انجام میشود. این پیچها با استحکام کششی ۸۰۰ نیوتن بر میلیمتر مربع، قادرند نیروی ۱۲۰ نیوتنمتر گشتاور را تحمل کنند. تعداد پیچها بر اساس قطر کمربند متغیر است؛ برای کمربندهای تا ۱۱۰ میلیمتر معمولاً ۴ پیچ و برای قطرهای بالاتر تا ۱۲ پیچ استفاده میشود. نکته مهم در طراحی، استفاده از واشرهای فنری (Spring Washer) است که جبرانکننده انبساط و انقباض حرارتی مجموعه هستند.
اورینگ آببندی (O-Ring)
قلب سیستم آببندی کمربند، اورینگ الاستومری است که از ترکیب NBR (نیتریل بوتادین رابر) یا EPDM (اتیلن پروپیلن داین مونومر) ساخته میشود. این اورینگ با سختی ۷۰ شور A و مقاومت دمایی -۲۰ تا +۸۰ درجه سانتیگراد، در شیار محیطی بدنه قرار میگیرد. طراحی مقطع اورینگ به گونهای است که تحت فشار، ۲۵ درصد تغییر شکل الاستیک داشته باشد. این میزان فشردگی، آببندی کاملی تا فشار ۱۶ بار را تضمین میکند.
رزوه خروجی (ناف)
ناف یا خروجی کمربند، محل اتصال لوله انشعاب است. این قسمت معمولاً با رزوه BSP یا NPT و در سایزهای ۱/۲ تا ۲ اینچ ساخته میشود. در طراحیهای پیشرفته، ناف دارای قطر داخلی پلهای است که جریان سیال را بهینه کرده و افت فشار را به حداقل میرساند. برخی مدلها دارای ناف قابل تنظیم زاویه (Swivel) هستند که امکان انشعابگیری در زوایای مختلف را فراهم میکنند.
انواع کمربند پلی اتیلن بر اساس ساختار و کاربرد
تنوع در طراحی کمربندها پاسخی به نیازهای متفاوت صنعت است. هر نوع کمربند برای شرایط خاصی بهینهسازی شده است.

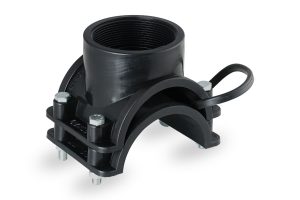

کمربند پلی اتیلن پیچی (رزوهای): رایجترین نوع انشعاب
کمربند پیچی با سهم ۶۵ درصدی از بازار، پرکاربردترین نوع محسوب میشود. این مدل با مکانیزم ساده اتصال مکانیکی، امکان نصب سریع در کمتر از ۱۵ دقیقه را فراهم میکند. مزیت اصلی آن، قابلیت باز و بسته شدن مجدد است که در تعمیرات اهمیت دارد. رزوه خروجی این کمربندها معمولاً از جنس برنج با پوشش نیکل-کروم است که مقاومت عالی در برابر خوردگی گالوانیک دارد. برای نصب، کافی است پیچها را به صورت ضربدری و با گشتاور یکنواخت سفت کنید تا فشار یکسانی روی اورینگ وارد شود.
کمربند پلی اتیلن جوشی (الکتروفیوژن): برای اتصالات با ایمنی بالا
کمربندهای الکتروفیوژن برای کاربردهای حساس مانند خطوط گاز و مواد شیمیایی طراحی شدهاند. این کمربندها دارای المنتهای مقاومتی مسی با قطر ۰.۸ میلیمتر هستند که به صورت مارپیچ در بدنه تعبیه شدهاند. با اعمال ولتاژ ۴۰ ولت و جریان ۳۰ آمپر به مدت ۹۰ ثانیه، دمای سطح تماس به ۲۲۰ درجه میرسد و ذوب موضعی رخ میدهد. نتیجه، اتصالی یکپارچه با استحکام برشی ۱۸ مگاپاسکال است. این روش طبق استاندارد ISO 8085 انجام میشود و ضریب اطمینان ۱۰۰ درصدی در آببندی دارد.
کمربند پلی اتیلن با انشعاب ناف برنجی
ترکیب پلیمر و فلز در این کمربندها، بهترین خواص هر دو ماده را ارائه میدهد. ناف برنجی با آلیاژ CuZn39Pb3 (برنج ۵۸) ساخته میشود که قابلیت ماشینکاری عالی دارد. این ناف با روش قالبگیری تزریقی (Insert Molding) در بدنه پلیمری محبوس میشود. مزیت اصلی، امکان اتصال مستقیم شیرآلات برنجی بدون نیاز به واسط است. ضریب انبساط حرارتی متفاوت دو ماده (برنج: ۱۹ و پلیاتیلن: ۲۰۰ میکرومتر بر متر بر درجه) با طراحی خاص جبران میشود.
کمربند پلی اتیلن دو انشعاب (دو طرفه)
کمربندهای دو انشعابه برای شرایطی طراحی شدهاند که نیاز به تغذیه همزمان دو مصرفکننده از یک نقطه است. این طراحی در پروژههای آبیاری، امکان ایجاد دو خط فرعی با زاویه ۱۸۰ یا ۹۰ درجه را فراهم میکند. توزیع تنش در این مدل با استفاده از تقویتکنندههای ضربدری انجام میشود. ظرفیت هیدرولیکی هر خروجی، ۷۰ درصد ظرفیت تکانشعابه معادل است که با معادله هیزن-ویلیامز محاسبه میشود.
کمربند پلی اتیلن فلنجدار برای اتصالات خاص
کمربندهای فلنجدار برای اتصال ت
کمربند پلیاتیلن فلنجدار برای اتصالات خاص
کمربندهای فلنجدار زمانی انتخاب میشوند که نیاز به اتصال به تجهیزات فلنجی مانند شیر فلکه، شیر فشارشکن یا ایستگاههای اندازهگیری وجود داشته باشد. این نوع کمربند دارای خروجی با صفحه فلنج استاندارد DIN 2576 یا ANSI 150 است. فلنج معمولاً از پلیاتیلن تقویتشده با فیبر شیشه تولید یا از حلقهی فولادی ضدزنگ درونپوشش استفاده میشود تا در برابر گشتاور پیچهای اتصال تغییرشکل ندهد. چنین طراحیهایی انتقال فشار از سیستم پیچ به بدنه را بهصورت یکنواخت مدیریت میکنند و برای فشارهای کاری تا 16 Bar مناسباند.
جدول استاندارد سایزبندی کمربندهای پلیاتیلن
تشریح نحوه خواندن سایزها (مثال: کمربند ۱۱۰ در ½ اینچ)
سایزبندی کمربندها دو پارامتر دارد: قطر لولهی اصلی و سایز خروجی انشعاب. بهعنوان نمونه، عبارت «کمربند ۱۱۰ در ½ اینچ» یعنی این کمربند روی لولهای با قطر خارجی 110 میلیمتر نصب میشود و خروجی رزوهشده آن ½ اینچ است. در برخی نقشههای فنی، این ابعاد با «d × DN» نیز نشان داده میشود.
جدول سایزهای رایج از 25 میلیمتر تا 400 میلیمتر
| قطر لوله اصلی (mm) | سایز خروجی رزوه | نوع رزوه | فشار کاری مجاز (Bar) |
|---|---|---|---|
| 25 – 32 | ½ اینچ | BSP / NPT | 10 |
| 40 – 63 | ¾ – 1 اینچ | BSP | 12 |
| 75 – 90 | 1 – ¼ اینچ | BSP | 12 |
| 110 – 160 | 1 ½ – 2 اینچ | BSP | 16 |
| 200 – 250 | 2 – 2½ اینچ | فلنجی | 16 |
| 315 – 400 | سفارشی (فلنج DIN / ANSI) | – | 16 |
این جدول تنها بخشی از استاندارد DIN 8076 و ISO 4427 است که معیارهای ابعادی و فشار کاری کمربندهای پلیاتیلن را تعیین میکند.
کاربردهای اصلی کمربند پلیاتیلن در صنایع مختلف
شبکههای توزیع آب شهری و روستایی
در پروژههای آبرسانی شهری، کمربندها نقش کلیدی در اتصال خطوط فرعی خانگی به لوله اصلی دارند. مقاومت در برابر خوردگی و انعطاف حرارتی بالا باعث میشود در شرایط اقلیمی متغیر ایران (از مناطق مرطوب شمال تا کویری جنوب) عملکرد پایداری داشته باشند.
سیستمهای آبیاری تحت فشار (قطرهای و بارانی)
در سامانههای کشاورزی هوشمند، کمربند انشعاب سریعترین روش برای اتصال لترالها است. بدنهی سبک و نصب دستی آن باعث کاهش زمان اجرا تا 40 ٪ میشود. نمونههای ناف برنجی همچنین امکان اتصال مستقیم میکروجت یا قطرهچکان را فراهم میکنند.
خطوط انتقال فاضلاب
در سامانههای فاضلاب، بهدلیل وجود گاز متان و ترکیبات خورنده، استفاده از کمربندهای PE با اورینگ EPDM ضروری است. طراحی مقاوم در برابر ضربهی بدنه مانع نشتی و ورود رطوبت به خاک میشود و طول عمر بیش از ۵۰ سال را تضمین میکند.
کاربردهای صنعتی و انشعابات موقت
در واحدهای صنعتی، کمربند بهعنوان رابط اضطراری جهت پایش فشار یا نمونهگیری سیال استفاده میشود. قابلیت نصب و جداسازی سریع آن در کنار وزن کم (حدود 400–700 گرم برای سایز 63 mm) انتخابی ایدهآل برای سیستمهای قابلحمل بهشمار میرود.
نتیجهگیری: چگونه بهترین نوع کمربند را برای پروژهی خود انتخاب کنیم؟
انتخاب صحیح کمربند پلیاتیلن وابسته به سه پارامتر کلیدی است: فشار کاری، نوع سیال و شرایط نصب. اگر پروژهی شما در خطوط آب شرب با فشار کمتر از ۱۰ بار اجرا میشود، مدلهای پیچی PE100 کفایت میکنند. برای خطوط گاز یا مواد شیمیایی، تنها الکتروفیوژن توصیه میشود. در اتصالاتی که نیاز به اتصال فلنجی دارد، نوع فلنجدار مطابق استاندارد DIN 2576 انتخاب بهتری است.
بهعنوان یک مهندس کنترل کیفیت، همیشه بهکارفرمایان توصیه میکنم برچسبهای استاندارد ISO 4427 و ISIRI 13363 را روی بدنه بررسی کنند. وجود این علائم تضمین میکند که محصول تحت آزمونهای فشار هیدرواستاتیک و حرارتی قرار گرفته است.
در پایان، کمربند پلیاتیلن را باید نه صرفاً یک قطعهی مکانیکی، بلکه یک فناوری کاربردی دانست؛ فناوریای که با طراحی هوشمندانه و مواد پیشرفته، امکان توسعهی زیرساختهای پایدار آبی کشور را فراهم میکند.
اگر شما نیز در پروژههای خود تجربهای دربارهی انتخاب یا نصب این محصول دارید، آن را با ما و دیگر مهندسان در بخش دیدگاهها بهاشتراک بگذارید تا این مرجع فنی کاملتر شود.
سوالات متداول
تفاوت اصلی کمربند پلیاتیلن ناف برنجی با ناف پلیمری چیست؟
ناف برنجی دارای استحکام مکانیکی بالاتر و مقاومت عالی در برابر ضربه و خوردگی است، در حالیکه ناف پلیمری سبکتر و ارزانتر است. در پروژههای با فشار بالا یا استفاده مکرر از شیرآلات، ناف برنجی ترجیح داده میشود.
آیا میتوان از کمربند پلیاتیلن برای لولههای غیر پلیاتیلنی نیز استفاده کرد؟
در حالت کلی توصیه نمیشود، اما در موارد خاص با واسطههای لاستیکی یا کوپلینگهای تبدیلی میتوان اتصال موقت ایجاد کرد. در چنین شرایطی باید عامل انقباض-انبساط حرارتی بین دو جنس کنترل شود.
حداکثر فشار کاری قابل تحمل برای کمربندهای پلیاتیلن چقدر است؟
مدلهای استاندارد PE100 با اورینگ EPDM تا 16 بار فشار کاری را تحمل میکنند. برای مصارف آب شهری، فشار طراحی معمول بین 6 تا 10 بار است.
آیا کمربندهای پلیاتیلن در برابر مواد شیمیایی و خوردگی مقاوم هستند؟
بله، پلیاتیلن مقاوم در برابر اغلب اسیدها و نمکهاست. تنها در تماس طولانی با اکسیدکنندههای قوی مانند کلر یا اسید نیتریک باید از گریدهای ویژه استفاده شود.
منظور از استاندارد DIN در تولید کمربندهای انشعاب چیست؟
استاندارد DIN 8076 ابعاد، فشار و تلرانسهای ساخت کمربندهای انشعاب را تعیین میکند. رعایت آن تضمینکنندهی سازگاری با اتصالات اروپایی است.
طول عمر مفید یک کمربند پلیاتیلن استاندارد چقدر برآورد میشود؟
بر اساس آزمونهای شتابیافتهی پیری مواد، طول عمر کمربند PE100 در شرایط نرمال حداقل ۵۰ سال برآورد میشود و این عدد در اقلیم سرد تا ۷۰ سال نیز قابل دستیابی است.
