اتصالات دنده‌ای پلی‌اتیلن
اتصال دنده‌ای پلی‌اتیلن نوعی اتصال ترکیبی است که یک طرف آن برای اتصال به لوله پلی‌اتیلن طراحی شده (با مکانیزم فشاری یا کمپرسی) و طرف دیگرش دنده استاندارد دارد تا به تجهیزات دنده‌دار متصل شود. این دو مکانیزم مختلف در یک قطعه ترکیب می‌شوند و به همین دلیل این اتصالات را «ترکیبی» یا «هیبریدی» هم می‌نامند.
دنده‌ای که روی این اتصالات استفاده می‌شود معمولاً از نوع BSP (British Standard Pipe) است که در ایران رایج‌ترین استاندارد دنده لوله‌کشی است. دنده می‌تواند نری (Male) باشد—یعنی دنده روی بدوله‌کشی است. دنده می‌تواند نری (Male) باشد—یعنی دنده روی بدیا مادگی (Female) که دنده داخلی دارد و قطعه دنده‌دار دیگر داخل آن می‌رود.
این اتصالات کجا استفاده می‌شوند؟ موارد رایج شامل اتصال لوله پلی‌اتیلن به شیرهای برنجی یا فلزی، وصل کردن مانومتر یا فشارسنج به خط اصلی، اتصال به فیلترهای تصفیه آب، انتهای خط به دستگاه‌های آبپاش یا میکروجت، و اتصال به کنتور آب است.
یک ویژگی مهم اتصالات دنده‌ای این است که سمت پلی‌اتیلن آن‌ها کاملاً قابل باز شدن است—همان مکانیزم مهره و اُرینگ—در حالی که سمت دنده باید با تِفلون یا نوار آب‌بندی محکم شود و معمولاً برای تغییر بعدی در نظر گرفته نمی‌شود. بنابراین جای‌گذاری این اتصالات در سیستم باید با دقت انجام شود؛ بهتر است در نقاطی که تکرار آن‌ها کم است، اما دسترسی برای تعمیر وجود دارد.
نکته‌ای که گاهی نادیده گرفته می‌شود: جنس بدنه اتصال دنده‌ای معمولاً پلی‌پروپیلن تقویت‌شده (PP-GF) یا نایلون است، نه خود پلی‌اتیلن. این مواد چگالی و سختی بیشتری دارند که برای ماشینکاری دنده لازم است. بنابراین اصطلاح «دنده‌ای پلی‌اتیلن» در واقع به نوع لوله‌ای اشاره دارد که این اتصال برای آن طراحی شده، نه جنس خود قطعه.
کیفیت اتصالات دنده‌ای پلی‌اتیلن
تشخیص کیفیت اتصالات دنده‌ای از روی ظاهر کار آسانی نیست—ویژگی مشترکی که با سایر اتصالات پیچی دارند. اما چند معیار عملی وجود دارد که می‌توانید پیش از خرید بررسی کنید.
دنده‌ها: جایی که تفاوت کیفیت بیشتر معلوم است
در اتصالات دنده‌ای، علاوه بر رزوه‌های مهره فشاری، یک عامل اضافه هم دارید: دنده اتصال. دنده‌های باکیفیت خطوط یکنواخت، عمق ثابت و انتهای تمیز دارند. برای بررسی، یک مهره یا تبدیل دنده‌دار با اندازه مشابه تهیه کنید و روی اتصال بپیچانید: باید نرم و یکنواخت بچرخد بدون گیر کردن. دنده‌های بی‌کیفیت اغلب گام نامنظم دارند، یا از فاصله‌ای سفت می‌شوند و از جایی دیگر شل—نشانه‌ای از تلرانس پایین در تولید.
یک نکته مهم: تعداد دوره دنده هم اهمیت دارد. اتصالات کم‌کیفیت اغلب دنده کوتاه‌تری دارند که با تِفلون آب‌بندی می‌شود، اما اگر دنده‌ها به اندازه کافی عمیق و طولانی نباشند، تِفلون هم نمی‌تواند نشتی را جبران کند.
جنس و ضخامت بدنه
بدنه اتصال باید در دست احساس وزن و استحکام بدهد. اتصالات بی‌کیفیت معمولاً از مواد بازیافتی یا با ضخامت کمتر ساخته می‌شوند—این را می‌توانید با مقایسه دو نمونه هم‌سایز از برندهای مختلف تشخیص دهید. اگر یکی حس می‌دهد سبک‌تر و «توخالی‌تر» است، احتمالاً ضخامت دیواره کافی ندارد.
رنگ هم می‌تواند نشانه‌ای باشد: بدنه‌های ساخته‌شده از مواد بازیافتی اغلب رنگ یکنواختی ندارند—لکه‌های روشن و تیره یا رگه‌های تیره‌تر در پلاستیک دیده می‌شود. این ناهمگونی نشانه مواد اولیه مخلوط است که خواص مکانیکی پایین‌تری دارند.
اُرینگ در سمت فشاری
همان معیارهایی که برای رابط‌های معمولی گفتیم اینجا هم صدق می‌کند: اُرینگ EPDM یا NBR، نرم و کشسان، با سایز دقیق. یک تفاوت: در اتصالات دنده‌ای، اُرینگ باید علاوه بر فشار آب، در مقابل نیروی پیچشی هم که موقع سفت کردن دنده ایجاد می‌شود مقاوم باشد. اُرینگ‌های باکیفیت پایین در اولین باری که اتصال با دنده سفت می‌شود و لرزش کمی ایجاد می‌کند، ممکن است از جا در بروند.
بسته‌بندی و استاندارد
اتصالات باکیفیت اطلاعات کامل روی بسته‌بندی دارند: نام برند، سایز (قطر لوله × اندازه دنده مثلاً ۳۲mm × ۱″)، نوع دنده (BSP یا NPT)، فشار کاری (PN) و جنس مواد. اگر فقط یک برچسب ساده با سایز دارد و بقیه اطلاعات نیست، احتیاط کنید.
از فروشنده بخواهید گواهینامه استاندارد محصول را نشان دهد. در ایران، اتصالات پلی‌اتیلن باید با استانداردهای ملی ISIRI مطابقت داشته باشند. محصولاتی که آزمون‌های فشار و عمر مفید را گذرانده‌اند معمولاً این مستندات را دارند.
تست عملی پیش از خرید انبوه
بهترین راه مطمئن شدن، تست در شرایط واقعی است. یک اتصال بخرید، در سیستم نصب کنید، با فشار کاری ۲۴ تا ۴۸ ساعت کار کنید و بررسی کنید: نشتی از سمت دنده یا سمت فشاری؟ آیا بعد از یک بار سفت و شل کردن دنده، همچنان محکم می‌ایستد؟ اگر پاسخ هر دو مثبت بود، می‌توانید به بقیه اطمینان کنید.
انواع اتصالات دنده‌ای پلی‌اتیلن
اتصالات دنده‌ای پلی‌اتیلن بر اساس شکل، جهت دنده و کاربرد به چند نوع اصلی تقسیم می‌شوند.
رابط دنده‌ای (Threaded Coupler / Adapter)
ساده‌ترین نوع است: یک طرف اتصال فشاری برای لوله پلی‌اتیلن، طرف دیگر دنده. این نوع برای اتصال انتهای یک خط لوله به یک تجهیز دنده‌دار استفاده می‌شود. رابط دنده‌ای نری (دنده بیرونی) برای اتصال داخل قطعه‌ای مثل شیر مادگی، و رابط دنده‌ای مادگی (دنده داخلی) برای وصل شدن به شیر نری یا اتصال نری دیگر طراحی شده.
انتخاب بین نری و مادگی باید با دقت انجام شود. به قطعه‌ای که می‌خواهید به آن وصل کنید نگاه کنید: اگر دنده‌اش بیرونی است (مثل بیشتر شیرهای برنجی)، شما به رابط مادگی نیاز دارید؛ اگر دنده‌اش داخلی است، به رابط نری.
زانو دنده‌ای (Elbow / Knee Fitting with Thread)
یک طرف فشاری، یک طرف دنده، اما با زاویه ۹۰ درجه. این نوع برای مواقعی است که باید مسیر لوله تغییر کند و همزمان به یک تجهیز دنده‌دار متصل شود—مثلاً در گوشه‌ای از گلخانه که باید لوله را ۹۰ درجه بچرخانید و به یک شیر وصل کنید. زانو دنده‌ای فضا صرفه‌جویی می‌کند چون نیازی به یک زانوی جداگانه قبل از رابط نیست.
مدل ۴۵ درجه هم وجود دارد اما در بازار کمتر رایج است. اگر به آن نیاز دارید، بهتر است از پیش با فروشنده هماهنگ کنید.
سه‌راه دنده‌ای (Tee with Thread)
دو دهانه فشاری برای خط اصلی لوله پلی‌اتیلن، و یک دهانه دنده‌دار برای اتصال فرعی. کاربرد اصلی آن وصل کردن یک شیر، مانومتر یا دستگاه کنترل به نقطه‌ای در وسط خط لوله است—بدون اینکه لوله اصلی قطع شود. در سیستم‌های آبیاری بزرگ که نیاز به نقاط اندازه‌گیری فشار در مسیر دارند، سه‌راه دنده‌ای بسیار کاربردی است.

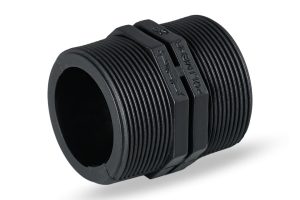

رابط دو دنده (Double Thread Adapter)
هر دو طرف این اتصال دنده دارند—یک طرف نری و یک طرف مادگی، یا هر دو مادگی. این نوع برای اتصال مستقیم دو قطعه دنده‌دار به هم استفاده می‌شود و لوله پلی‌اتیلن در آن دخالت ندارد. در واقع این نوع بیشتر به عنوان «مبدل دنده» عمل می‌کند تا اینکه مربوط به لوله پلی‌اتیلن باشد، اما در بسته‌بندی و فروش اتصالات پلی‌اتیلن معمولاً کنارشان پیدا می‌شود.
درپوش دنده‌ای (Threaded End Cap)
یک دهانه فشاری برای لوله پلی‌اتیلن و یک درپوش دنده‌ای در انتها. وقتی می‌خواهید انتهای یک خط را ببندید ولی احتمال می‌دهید بعداً باید از آن نقطه انشعاب بگیرید، درپوش دنده‌ای گزینه خوبی است—می‌توانید درپوش را باز کنید و یک اتصال جدید نصب کنید بدون اینکه لوله اصلی را برش بزنید.
رابط تبدیلی دنده‌ای (Reducing Threaded Adapter)
مشابه رابط دنده‌ای معمولی است اما سایز دهانه فشاری و سایز دنده با هم تفاوت دارند—مثلاً دهانه فشاری ۳۲ میلیمتر و دنده ۳/۴ اینچ. این نوع وقتی نیاز دارید سایز لوله را تغییر دهید و همزمان به یک اتصال دنده‌دار وصل شوید بدون نیاز به دو قطعه جداگانه مفید است.
نکته مهم درباره اندازه‌گیری دنده
یکی از رایج‌ترین سردرگمی‌ها در خرید اتصالات دنده‌ای، ترکیب واحد میلیمتر (برای لوله) و اینچ (برای دنده) است. وقتی می‌گوییم رابط ۲۵×۳/۴″، یعنی دهانه فشاری برای لوله ۲۵ میلیمتری و دنده ۳/۴ اینچ. جدول تبدیل رایج:
- دنده ۱/۲″ ≈ مناسب برای لوله‌های ۱۶ تا ۲۰ میلیمتر
- دنده ۳/۴″ ≈ مناسب برای لوله‌های ۲۵ میلیمتر
- دنده ۱″ ≈ مناسب برای لوله‌های ۳۲ میلیمتر
- دنده ۱.۱/۴″ ≈ مناسب برای لوله‌های ۴۰ میلیمتر
این تناظرها تقریبی هستند و بستگی به طراحی سیستم دارند. همیشه مشخصات فنی تجهیزاتی که می‌خواهید به آن‌ها وصل شوید را قبل از خرید بررسی کنید.
سوالات متداول
تفاوت دنده BSP و NPT در اتصالات پلی‌اتیلن چیست؟
BSP (British Standard Pipe) و NPT (National Pipe Thread) دو استاندارد رایج دنده لوله‌کشی هستند. در ایران BSP استاندارد رایج‌تر است و اکثر شیرها، فیلترها و تجهیزات آبیاری داخلی از این دنده استفاده می‌کنند. تفاوت اصلی در زاویه دنده است: BSP زاویه ۵۵ درجه دارد و NPT زاویه ۶۰ درجه. این دو با هم سازگار نیستند—اگر یک اتصال BSP را روی دنده NPT بپیچانید، اتصال شل می‌ماند و نشتی می‌دهد. قبل از خرید، نوع دنده تجهیزاتی که می‌خواهید به آن‌ها وصل شوید را بررسی کنید. اگر مطمئن نیستید، با یک نمونه اتصال موجود به فروشگاه بروید.
آیا باید از تِفلون روی دنده استفاده کنم؟
بله، همیشه. نوار تِفلون (PTFE tape) آب‌بندی دنده را تضمین می‌کند. طریقه درست: نوار را در جهت دنده (هم‌جهت با پیچش) بپیچانید—اگر خلاف جهت بپیچانید موقع سفت کردن باز می‌شود. سه تا چهار لایه کافی است؛ بیشتر از آن لازم نیست و گاهی مانع رسیدن دنده به عمق کافی میع رسیدن دنده به عمق کافی می‌شود. برای دنده‌های بزرگ‌تمیر آب‌بندی دنده به‌جای تِفلون استفاده کنید که آب‌بندی محکم‌تری ایجاد می‌کند.
چرا اتصال دنده‌ای من بعد از نصب از سمت دنده نشتی می‌کند؟
رایج‌ترین دلایل نشتی از سمت دنده عبارتند از: نپیچاندن یا نادرست پیچاندن تِفلون، کم بودن دور پیچش (معمولاً دنده باید حداقل ۴ تا ۵ دور کامل پیچیده شود تا آب‌بند شود)، استفاده از اتصال BSP روی دنده NPT یا برعکس، ترک‌خوردگی بدنه دنده‌ای ناشی از سفت کردن بیش از حد با آچار، و ناهم‌راستایی—اگر اتصال زاویه‌دار پیچیده شود، دنده یکنواخت آب‌بند نمی‌شود. برای تشخیص، اتصال را باز کنید، تِفلون را پاک کنید، بدنه را برای ترک بررسی کنید، دوباره تِفلون بپیچانید و با دست تا انتها ببندید—اگر با دست نمی‌رود همان‌جایی که گیر می‌کند را بررسی کنید.
آیا می‌توانم اتصال دنده‌ای پلی‌اتیلن را به شیر برنجی وصل کنم؟
بله، این یکی از رایج‌ترین کاربردهای این اتصالات است. فقط باید مطمئن شوید که نوع دنده مطابقت دارد (BSP با BSP) و اندازه دنده درست باشد. نکته‌ای که باید در نظر داشته باشید: جنس اتصال پلاستیکی نرم‌تر از برنج است. وقتی دو قطعه با سختی متفاوت به هم پیچیده می‌شوند، اتصال پلاستیکی بیشتر در معرض آسیب است—پس سفت کردن با آچار را با احتیاط انجام دهید. سفت کردن با دست تا انتها، به علاوه نیم تا یک دور با آچار، معمولاً کافی است. اگر با این مقدار نشتی داشت، احتمالاً مشکل از تِفلون یا جنس اتصال است، نه از کم بودن سفتی.
فشار کاری اتصالات دنده‌ای پلی‌اتیلن چقدر است؟
اکثر اتصالات دنده‌ای پلی‌اتیلن در بازار برای فشار تا ۶ بار (PN6) طراحی شده‌اند. مدل‌های باکیفیت‌تر تا ۱۰ بار (PN10) را تحمل می‌کنند—این عدد باید روی بسته‌بندی یا بدنه قطعه درج شده باشد. برای سیستم‌هایی با فشار بالاتر از این مقادیر، باید از اتصالات جوشی یا برنجی استفاده کنید. یک نکته عملی: فشار کاری مجاز با افزایش دما کاهش می‌یابد. اگر اتصالات در معرض گرمای مستقیم آفتاب یا آب گرم هستند، حاشیه امنیت بیشتری در نظر بگیرید و از مشخصات فنی مندرج روی محصول استفاده کنید.
