راهنمای جامع راه اندازی کارخانه اتصالات پلی اتیلن (از صفر تا صد)

مقدمه: چرا تولید اتصالات پلی اتیلن یک صنعت کلیدی است؟

صنعت تولید اتصالات پلی اتیلن، یکی از ستون‌های اصلی زیرساخت‌های نوین کشور محسوب می‌شود. با رشد روزافزون شهرنشینی و توسعه شبکه‌های انتقال آب، گاز و فاضلاب، نیاز به اتصالات مقاوم، بادوام و مطابق با استانداردهای بین‌المللی بیش از پیش احساس می‌شود. بر اساس آمارهای انجمن تولیدکنندگان لوله و اتصالات پلی اتیلن ایران، بازار داخلی این محصولات سالانه با نرخ رشد ۱۲ درصدی مواجه است که نشان‌دهنده پتانسیل بالای سرمایه‌گذاری در این حوزه است.

همان‌طور که یک مهندس مشاور صنعتی با بیست سال سابقه در این صنعت می‌گویم: «راه‌اندازی یک خط تولید اتصالات پلی اتیلن، مانند ساخت یک ساعت سوئیسی است؛ هر قطعه باید با دقت در جای خود قرار گیرد تا محصول نهایی، استانداردهای کیفی را برآورده سازد.» این صنعت نه تنها از نظر اقتصادی جذاب است، بلکه نقش حیاتی در توسعه پایدار و حفظ منابع آبی کشور ایفا می‌کند.

کارخانه اتصالات پلی اتیلن: مراکز تولید استراتژیک کشور

کارخانه‌های اتصالات پلی اتیلن در ایران، نقش محوری در تأمین نیازهای زیرساختی کشور ایفا می‌کنند. در حال حاضر، بیش از ۱۵۰ کارخانه فعال در این حوزه با ظرفیت تولید سالانه حدود ۳۵۰ هزار تن در استان‌های تهران، البرز، اصفهان، خوزستان و خراسان رضوی مستقر هستند. این واحدهای صنعتی که عمدتاً در شهرک‌های صنعتی واقع شده‌اند، با اشتغال‌زایی مستقیم برای بیش از ۱۵ هزار نفر و اشتغال غیرمستقیم برای ۴۵ هزار نفر در زنجیره تأمین، توزیع و نصب، یکی از ارکان اقتصاد صنعتی کشور محسوب می‌شوند. کارخانه‌های پیشرو این صنعت با بهره‌گیری از تکنولوژی‌های روز اروپا و دستگاه‌های تزریق پیشرفته توانسته‌اند محصولاتی با کیفیت مطابق استانداردهای بین‌المللی تولید کنند که نه‌تنها نیاز داخل را تأمین می‌کند، بلکه به کشورهای همسایه نظیر عراق، افغانستان و آذربایجان نیز صادر می‌شود.

انواع اتصالات بر اساس روش تولید (تزریقی، ماشینی)

اتصالات پلی اتیلن بر اساس روش تولید به دو دسته اصلی تقسیم می‌شوند:

اتصالات تزریقی (Injection Molded Fittings): این نوع اتصالات که حدود ۸۵ درصد بازار را در اختیار دارند، با استفاده از دستگاه‌های تزریق پلاستیک و قالب‌های دقیق تولید می‌شوند. فرآیند تولید آن‌ها را می‌توان به قالب‌گیری شکلات تشبیه کرد؛ ماده مذاب در قالب ریخته شده و پس از سرد شدن، شکل نهایی را به خود می‌گیرد. این روش امکان تولید انبوه با کیفیت یکنواخت را فراهم می‌آورد.

اتصالات ماشینی (Machined Fittings): برای قطرهای بزرگ (معمولاً بالای ۴۰۰ میلی‌متر) و تولیدات محدود، از روش ماشین‌کاری استفاده می‌شود. در این روش، اتصالات از بیلت‌های پلی اتیلن یا لوله‌های ضخیم، با استفاده از ماشین‌های CNC تراشیده می‌شوند. دقت ابعادی بالا و امکان سفارشی‌سازی از مزایای این روش است، اگرچه هزینه تولید واحد محصول بالاتر است.

کاربردهای اصلی در صنایع آب و فاضلاب، گاز و کشاورزی

صنعت آب و فاضلاب بزرگ‌ترین مصرف‌کننده اتصالات پلی اتیلن با سهم ۶۰ درصدی از بازار است. در شبکه‌های توزیع آب شرب، این اتصالات به دلیل عدم انتقال طعم و بو به آب و مقاومت در برابر رسوب‌گذاری، گزینه برتر محسوب می‌شوند. شرکت‌های آب و فاضلاب کلان‌شهرها نظیر تهران، اصفهان و مشهد، سالانه میلیون‌ها قطعه از این اتصالات را در پروژه‌های نوسازی شبکه مصرف می‌کنند.

در صنعت گاز، اتصالات پلی اتیلن زرد رنگ (مطابق با استاندارد IGS-M-PL-014) برای شبکه‌های توزیع گاز با فشار متوسط و پایین استفاده می‌شوند. مقاومت در برابر نشت گاز و ایمنی بالا در برابر زلزله، این محصولات را به انتخاب اول شرکت ملی گاز ایران تبدیل کرده است.

بخش کشاورزی نیز با توجه به توسعه سیستم‌های آبیاری نوین، بازار رو به رشدی برای این محصولات است. اتصالات پلی اتیلن در سیستم‌های آبیاری قطره‌ای و بارانی، به دلیل مقاومت در برابر اشعه UV و کودهای شیمیایی، عملکرد بهتری نسبت به رقبای فلزی دارند.

مراحل گام به گام در خط تولید اتصالات پلی اتیلن

فرآیند تولید اتصالات پلی اتیلن، یک چرخه دقیق و هماهنگ از مراحل مختلف است که هر کدام نقش حیاتی در کیفیت محصول نهایی ایفا می‌کنند. این فرآیند را می‌توان به یک خط مونتاژ خودرو تشبیه کرد که در آن، هر ایستگاه وظیفه خاصی دارد و خروجی هر مرحله، ورودی مرحله بعد است.

گام اول: انتخاب و آماده‌سازی مواد اولیه (گرید پلی اتیلن)

انتخاب گرید مناسب پلی اتیلن، اولین و مهم‌ترین تصمیم در فرآیند تولید است. برای تولید اتصالات آب آشامیدنی، معمولاً از گرید PE100 با شاخص جریان مذاب (MFR) بین ۰.۲ تا ۰.۴ گرم در ۱۰ دقیقه (طبق استاندارد ISO 1133) استفاده می‌شود. این گرانول‌ها باید دارای گواهینامه‌های بهداشتی از سازمان غذا و دارو باشند.

مواد اولیه قبل از ورود به خط تولید، در سیلوهای مخصوص با کنترل دما و رطوبت نگهداری می‌شوند. رطوبت گرانول‌ها باید کمتر از ۰.۰۳ درصد باشد، در غیر این صورت، حباب‌های هوا در محصول نهایی ایجاد شده و استحکام آن کاهش می‌یابد. دستگاه‌های خشک‌کن با هوای گرم، گرانول‌ها را به مدت ۴ تا ۶ ساعت در دمای ۸۰ درجه سانتی‌گراد آماده‌سازی می‌کنند.

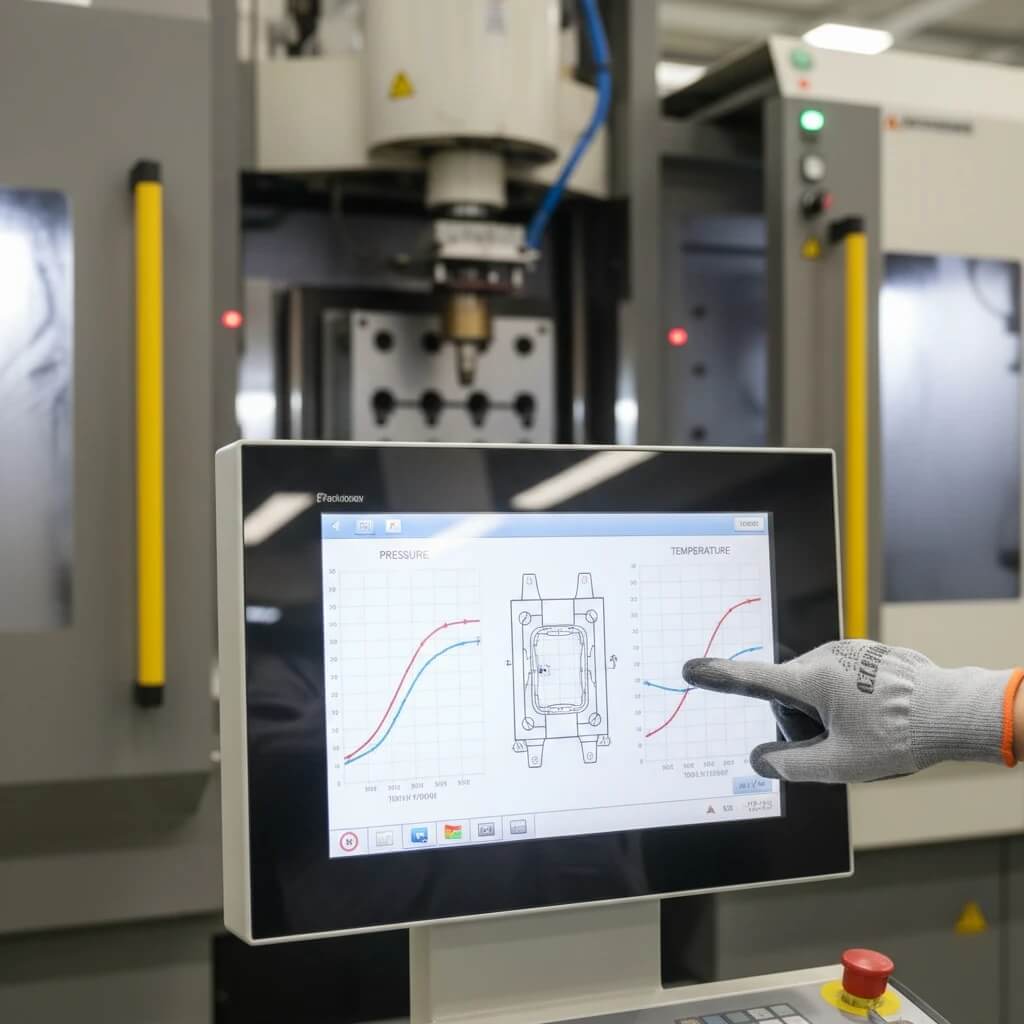

گام دوم: فرآیند ذوب مواد در دستگاه تزریق پلاستیک

دستگاه تزریق پلاستیک، قلب تپنده خط تولید است. گرانول‌های پلی اتیلن از طریق قیف تغذیه وارد سیلندر حرارتی می‌شوند. مارپیچ (اسکرو) با سرعت ۴۰ تا ۱۲۰ دور در دقیقه، مواد را به جلو هدایت کرده و همزمان با اعمال فشار و حرارت، آن‌ها را ذوب می‌کند. دمای مناطق مختلف سیلندر به صورت پلکانی از ۱۸۰ درجه در ناحیه تغذیه تا ۲۴۰ درجه سانتی‌گراد در ناحیه نازل تنظیم می‌شود.

کنترل دقیق دما در این مرحله بسیار حیاتی است. دمای بالاتر از حد مجاز باعث تخریب زنجیره‌های پلیمری و کاهش خواص مکانیکی می‌شود، در حالی که دمای پایین‌تر، ذوب ناقص و ایجاد نقاط ضعف در محصول را به دنبال دارد. سیستم‌های کنترل PID مدرن، دما را با دقت ±۱ درجه سانتی‌گراد کنترل می‌کنند.

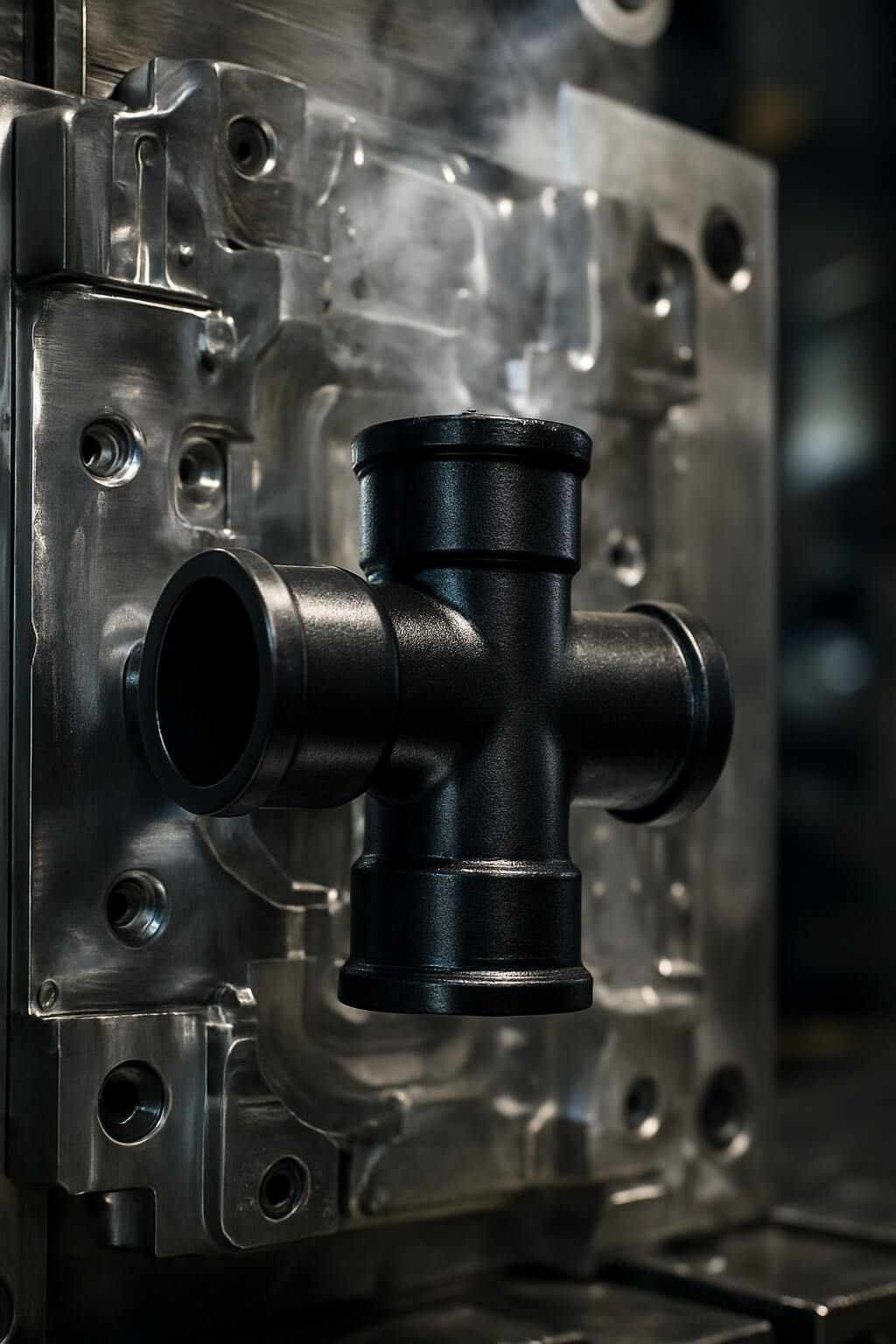

گام سوم: مرحله تزریق پلاستیک مذاب به قالب

پلاستیک مذاب با فشار ۸۰۰ تا ۱۸۰۰ بار (بسته به اندازه قطعه) به داخل قالب تزریق می‌شود. این فرآیند در کسری از ثانیه (معمولاً ۲ تا ۱۰ ثانیه) انجام می‌شود. سرعت تزریق باید به گونه‌ای تنظیم شود که مذاب قبل از انجماد، تمام فضای قالب را پر کند. تزریق خیلی سریع باعث ایجاد خطوط جوش ضعیف و تزریق آهسته منجر به انجماد زودرس و پرنشدن کامل قالب می‌شود.

قالب‌های تولید اتصالات، معمولاً از فولاد ابزار با سختی ۴۸ تا ۵۲ راکول C ساخته می‌شوند و دارای سیستم‌های خنک‌کننده پیچیده‌ای هستند. طراحی قالب باید به گونه‌ای باشد که هوای محبوس از طریق کانال‌های تخلیه خارج شود. قالب‌های مدرن مجهز به سنسورهای فشار و دما هستند که اطلاعات لحظه‌ای از فرآیند را به سیستم کنترل ارسال می‌کنند.

گام چهارم: خنک‌کاری و انجماد قطعه در قالب

پس از تزریق، قطعه باید در قالب خنک شود تا شکل نهایی خود را حفظ کند. آب خنک‌کننده با دمای ۱۵ تا ۲۵ درجه سانتی‌گراد در کانال‌های تعبیه‌شده در قالب گردش می‌کند. زمان خنک‌کاری بسته به ضخامت دیواره قطعه، بین ۲۰ تا ۱۲۰ ثانیه متغیر است. برای یک اتصال زانویی ۶۳ میلی‌متری با ضخامت دیواره ۶ میلی‌متر، زمان خنک‌کاری حدود ۴۵ ثانیه است.

نرخ خنک‌کاری تأثیر مستقیمی بر ساختار کریستالی پلی اتیلن و در نتیجه خواص مکانیکی محصول دارد. خنک‌کاری سریع باعث تشکیل کریستال‌های ریزتر و افزایش چقرمگی می‌شود، در حالی که خنک‌کاری آهسته، کریستال

‌های درشت‌تر و سختی بالاتر را ایجاد می‌کند. در کارخانه‌های پیشرفته، از سیستم‌های خنک‌کننده حلقه بسته با کنترل اتوماتیک دما استفاده می‌شود که ضایعات را تا ۳ درصد کاهش می‌دهد.

گام پنجم: خروج قطعه از قالب و عملیات تکمیلی

پس از خنک‌کاری، سیستم پین‌های پران قطعه را به‌آرامی از قالب خارج می‌کند. در این مرحله، دقت مکانیکی بسیار اهمیت دارد زیرا هر ضربه یا نیروی غیرمتعادل می‌تواند باعث ایجاد ترک سطحی شود. قطعه خارج‌شده، توسط اپراتور یا ربات صنعتی به میز کنترل اولیه منتقل می‌گردد تا کیفیت ظاهری (نظیر خطوط تزریق، نقاط سوختگی و تابیدگی) بررسی شود.

عملیات تکمیلی شامل تراش لبه‌ها، سوراخ‌کاری، علامت‌گذاری و درج لوگو یا کد استاندارد (مانند “PE100, ISO4427”) است. در برخی محصولات خاص، عملیات ماشین‌کاری دقیق برای ایجاد رزوه‌های داخلی انجام می‌گیرد. تمامی قطعات قبل از بسته‌بندی، از نظر ابعاد، در دستگاه‌ کالیبراسیون دیجیتال بررسی می‌شوند تا تلورانس‌ها در محدوده ±۰.۲ میلی‌متر حفظ شود.

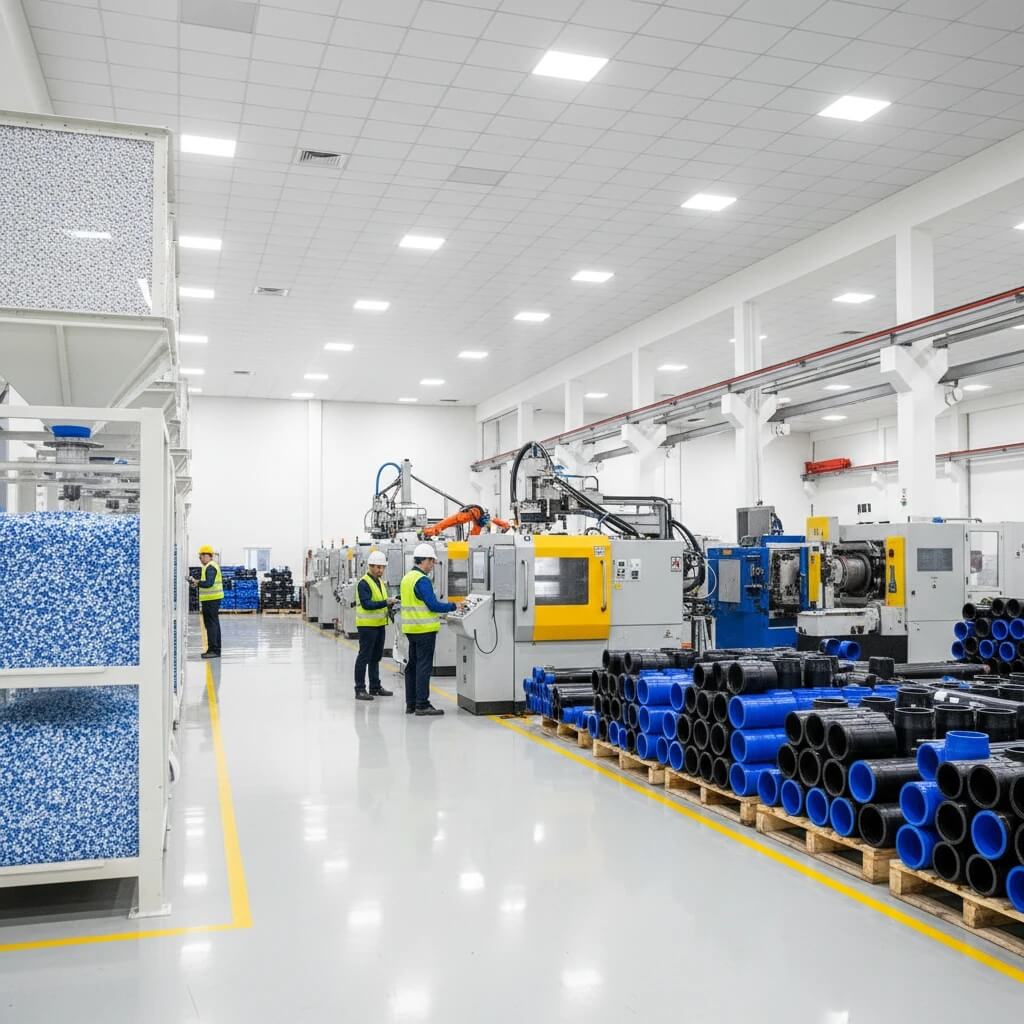

معرفی یک کارخانه تولید اتصالات پلی اتیلن استاندارد

یک کارخانه استاندارد تولید اتصالات پلی اتیلن، ترکیبی از فناوری، دانش فنی و مدیریت کیفیت است. چنین واحدی باید به گونه‌ای طراحی شود که هم الزامات ایمنی صنعتی را رعایت کند و هم بهره‌وری بالا داشته باشد.

بخش‌های اصلی کارخانه (انبار مواد، سالن تولید، آزمایشگاه)

۱. انبار مواد اولیه: فضای خشک، تهویه مناسب و کنترل دما از ضروریات آن است. برای جلوگیری از آلودگی یا رطوبت، کف انبار باید پوشیده از مواد رزین‌ناپذیر باشد و بسته‌های گرانول بر اساس شماره بچ و تاریخ تولید دسته‌بندی شوند.

۲. سالن تولید: در سالن تولید، دستگاه‌های تزریق پلاستیک با ظرفیت‌ها و تناژ مختلف (از ۱۵۰ تا ۱۲۰۰ تن) قرار دارند. جریان مواد باید به صورت خطی طراحی شود تا انتقال گرانول تا خروج قطعه، بدون برگشت یا توقف انجام شود. سیستم‌های حمل مواد اتوماتیک، سیستم‌های خنک‌کننده صنعتی و دستگاه‌های بازیافت ضایعات در این بخش مستقر هستند.

۳. آزمایشگاه کنترل کیفیت: بخش حیاتی هر کارخانه است. در این آزمایشگاه، آزمون‌های فشار هیدرواستاتیک، اندازه‌گیری ابعادی دقیق، آزمون نرخ جریان مذاب (MFR) و آزمون چسبندگی الکتروفیوژن انجام می‌شود. تجهیزات باید مطابق با استانداردهای ISO 1167 و ISIRI 11274 کالیبره شوند.

نیروی انسانی مورد نیاز و تخصص‌ها

یک خط تولید ۵ دستگاهی معمولاً به حدود ۲۵ نفر نیروی انسانی مستقیم نیاز دارد. ترکیب نیروی انسانی استاندارد شامل موارد زیر است:

• مدیر تولید: با تخصص مهندسی پلیمر یا مکانیک و بیش از ۷ سال تجربه صنعتی.
• اپراتور تزریق پلاستیک: آموزش‌دیده در زمینه تنظیم پارامترهای تزریق و تعمیرات اولیه.
• مهندس کیفیت: مسئول آزمون‌ها، مستندسازی و نگهداری سوابق بازرسی.
• کارشناس قالب‌سازی و تراشکاری: برای تعمیر و تنظیم قالب‌ها.
• کارشناس ایمنی و محیط زیست: نظارت بر تهویه، مدیریت پسماند و سلامت پرسنل.

کنترل کیفیت در تولید اتصالات پلی اتیلن

کیفیت این محصولات نه‌تنها به مواد اولیه بلکه به کنترل فرآیندها در تمام مراحل تولید وابسته است. یک سیستم کنترل کیفیت کارآمد می‌تواند میانگین ضایعات را از ۸ درصد به کمتر از ۲ درصد کاهش دهد.

آزمون‌های استاندارد (آزمون فشار، ابعاد، MFR)

آزمون فشار (Hydrostatic Pressure Test):

قطعه تحت فشار داخلی مشخص (مثلاً ۱۶ بار در دمای ۲۰ درجه سانتی‌گراد به مدت ۱۰۰ ساعت) مورد آزمایش قرار می‌گیرد تا از عدم نشت و ترک اطمینان حاصل شود. این آزمون بر اساس استاندارد ISO 1167 انجام می‌شود.

آزمون ابعادی:

تلورانس ابعاد داخلی و خارجی با گیج‌های دقیق یا دستگاه CMM اندازه‌گیری می‌شود. اتصالاتی که از تلورانس ±۰.۳ میلی‌متر فراتر روند، از چرخه تولید خارج می‌شوند.

آزمون MFR (Melt Flow Rate):

نشان‌دهنده روانی مذاب پلیمر در شرایط حرارتی کنترل‌شده است. مقدار MFR باید مطابق با نوع گرید مشخص بوده و معمولاً بین ۰.۲ تا ۰.۴ گرم در ۱۰ دقیقه قرار گیرد. انحراف از این محدوده نشان‌دهنده تخریب حرارتی پلیمر یا آلودگی مواد است.

نتیجه‌گیری: آینده صنعت تولید اتصالات پلی اتیلن در ایران

با توجه به خط‌مشی‌های ملی در توسعه زیرساخت‌های شهری، افزایش پروژه‌های انتقال آب و گاز و جایگزینی لوله‌های فلزی با محصولات پلیمری، آینده صنعت اتصالات پلی اتیلن در ایران روشن و رو به رشد است. پیش‌بینی‌ها نشان می‌دهد تا سال ۱۴۱۰، حجم تولید داخلی این محصولات با رشد متوسط سالانه ۱۰ تا ۱۵ درصد همراه خواهد بود.

سرمایه‌گذاری در فناوری‌های جدید مانند تزریق دو مرحله‌ای، قالب‌های خنک‌کننده سریع و سیستم‌های بازیافت مواد، می‌تواند سودآوری و پایداری زیست‌محیطی را به‌طور هم‌زمان افزایش دهد. به گفته یکی از مدیران فنی ارشد یک کارخانه بزرگ تولید اتصالات در کرج: «آینده در دستان تولیدکنندگانی است که کنترل کیفیت را نه به‌عنوان یک واحد مستقل، بلکه به‌عنوان فلسفه وجودی کل کارخانه ببینند.»

سوالات متداول

ماده اولیه اصلی برای تولید اتصالات پلی اتیلن چیست؟

اصلی‌ترین ماده، گرانول پلی اتیلن با چگالی بالا (HDPE) گرید PE100 یا PE80 است. این مواد باید دارای تاییدیه‌های بین‌المللی مانند ISO 4427 و گواهی بهداشت باشند.

تفاوت اصلی بین اتصالات تزریقی و اتصالات الکتروفیوژن در چیست؟

اتصالات تزریقی از طریق قالب‌گیری مستقیم تولید می‌شوند، درحالی‌که اتصالات الکتروفیوژن دارای المنت‌های حرارتی داخلی هستند که هنگام نصب، موجب ذوب و جوش‌خوردن لوله و اتصال می‌شوند.

یک سیکل کامل تولید یک قطعه اتصال چقدر زمان می‌برد؟

زمان چرخه بسته به اندازه قطعه بین ۵۰ ثانیه تا ۲ دقیقه متغیر است. قطعات بزرگ‌تر نیاز به خنک‌کاری طولانی‌تر دارند.

مهم‌ترین استانداردهای ملی و بین‌المللی در این صنعت کدامند؟

از مهم‌ترین استانداردها می‌توان به ISO 4427، ISO 4437، ISIRI 11274، و استاندارد اروپایی EN 12201 اشاره کرد که الزامات کیفی و آزمون‌های عملکردی را مشخص می‌کنند.

آیا فرآیند تولید اتصالات پلی اتیلن برای محیط زیست خطری دارد؟

خیر، در صورت مدیریت صحیح ضایعات و استفاده از سیستم‌های بازیافت، تأثیر زیست‌محیطی بسیار ناچیز است. پلی اتیلن قابل بازیافت کامل است و در صورت سوزاندن کنترل‌نشده، فقط تولید CO₂ بی‌ضرر دارد.

نقش قالب در کیفیت نهایی محصول چیست؟

قالب، تعیین‌کننده دقت ابعادی و سطح ظاهری محصول است. طراحی هوشمندانه قالب با سیستم تهویه و خنک‌کننده مناسب، کیفیت ظاهری و مکانیکی را تضمین می‌کند.

جمع‌بندی

راه‌اندازی کارخانه تولید اتصالات پلی اتیلن، پروژه‌ای صنعتی با ارزش افزوده بالا و چشم‌انداز روشن در بازار ایران است. موفقیت در این مسیر، وابسته به انتخاب مواد اولیه استاندارد، طراحی مناسب خط تولید، و اجرای سیستم‌های کنترل کیفیت دقیق است.

اگر شما نیز تجربه‌ای در این صنعت دارید یا در حال بررسی امکان سرمایه‌گذاری هستید، تجربیات و پرسش‌های خود را در بخش نظرات به اشتراک بگذارید تا گفت‌وگویی تخصصی و سازنده شکل گیرد.
